110kV电缆耐压用多大的变频串联谐振和介绍

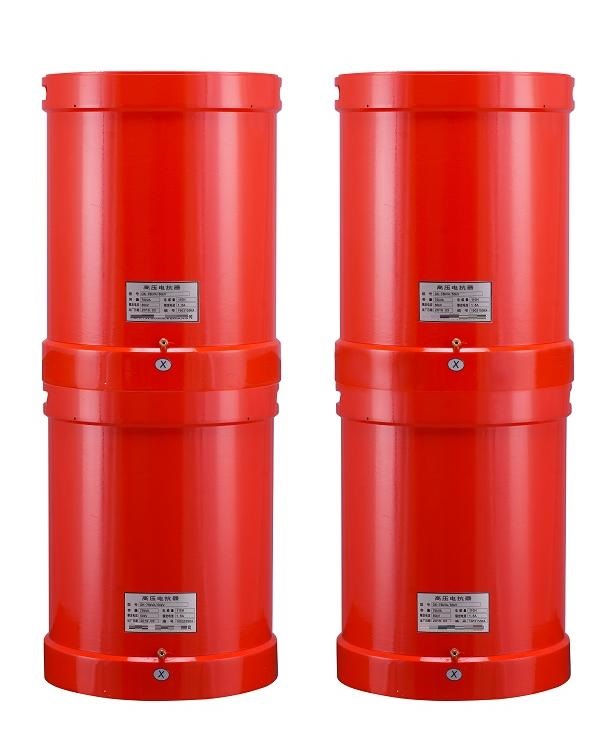

110kV电缆耐压用SF3000-1560/66型号变频串联谐振，设备电抗器配置为130kV2台。不同长度的110kV电缆耐压用变频串联谐振参数不同。

变频串联谐振可以在30-300Hz范围内完成多种电力设备的交流耐压试验，成套装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。110kV电缆耐压试验近年几乎都是采用变频串联谐振装置，能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的缺点。

不同长度110kV电缆耐压用变频串联谐振参数：

1、控制柜25kV，电抗器（干式）2.5A/32kV八台，励磁变（干式）25kVA/1/3.5kV，分压器200kV，适用范围110kV电缆≤1km；

2、控制柜50kV，电抗器（油浸式）5A/130kV两台，励磁变（油浸式）50kVA/3/5kV，分压器150kV，适用范围110kV电缆≤2km；

3、控制柜100kV，电抗器（油浸式）5A/130kV四台，励磁变（油浸式）100kVA/3.5/10kV，分压器220kV，适用范围110kV电缆≤3km；

4、控制柜160kV，电抗器（油浸式）4A/220kV四台，励磁变（油浸式）160kVA/5/10kV，分压器160kV，适用范围110kV电缆≤5km；

5、控制柜320kV，电抗器（油浸式）8A/220kV四台，励磁变（油浸式）320kVA/5/10kV，分压器320kV，适用范围110kV电缆≤10km；

有关电缆耐压试验，近5-6年国内高压电力试验，几乎都是采用变频串联谐振装置，这个问题很到位，有专业度。电缆耐压试验装置所采用的方法是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。

1、 变频串联谐振的基本原理：变频串联谐振采用了调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流；

2、 电缆耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20～300Hz时频率细度可达0.1Hz;电缆耐压测试仪采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；

3、电缆耐压试验装置的功率部分采用了先进的IPM模块，重量轻是其一重要特点，特别适合户外高压电力试验的需要，并确保电缆耐压试验装置稳定和安全；
