四级承试设备-变频串联谐振试验成套装置电路的作用有哪些及产品特点

发布日期：2020-06-12　点击：894次

四级承试设备变频串联谐振试验成套装置电路的作用有哪些及产品特点变频串联谐振试验成套装置是日常电气设备的调试工作应用做不可或缺的试验方法，变频串联谐振试验成套装置电路在变压器和电力电缆等等电气设备耐压试验中都有良好的运用。本文主要介绍变频串联谐振试验成套装置电路的具有体用。

（1）电力电缆的交流耐压试验，目前，国内外有越来越多的绝缘电力电缆取代原充油纸绝缘电力电缆。然而，传统的交联聚乙烯电缆直流耐压试验存在许多问题；由于交联电缆是大电容测试，使用串联谐振测试方法简单方便，可获得良好的交流电压频率和波形，已成为目前交联电缆交流耐压试验中的理想测试方法。

（2） 电力变压器、电抗器、变压器交流耐压试验，世界上明确规定了电力变压器、电抗器、变压器的交流耐压试验，即可采用工频电压试验或感应电压试验方法，试验电压波形应尽可能接近正弦。根据本标准，整套变频串联谐振试验装置的电路可以在任何条件下完成试验。该装置频率和电压范围宽，对被测对象适应性强，可与多种电压等级的测试对象配合使用。

（3）SF6闭式组合器交流耐压试验，交流耐压试验是SF6合闸时检查GIS主绝缘的重要方法。在大多数情况下，使用串联谐振测试装置。

（4）其他设备的交流耐压试验，对于断路器、套管等其他设备，一般要求耐压试验为工频电压试验。如果工频试验装置不能满足现场要求，也可用谐振耐压试验方法代替。采用谐振耐压试验时，由于装置电容较小，试验频率较高，但串联谐振试验装置也可采用适当补偿电容降低试验频率，使仪器达到接近工频的试验频率。

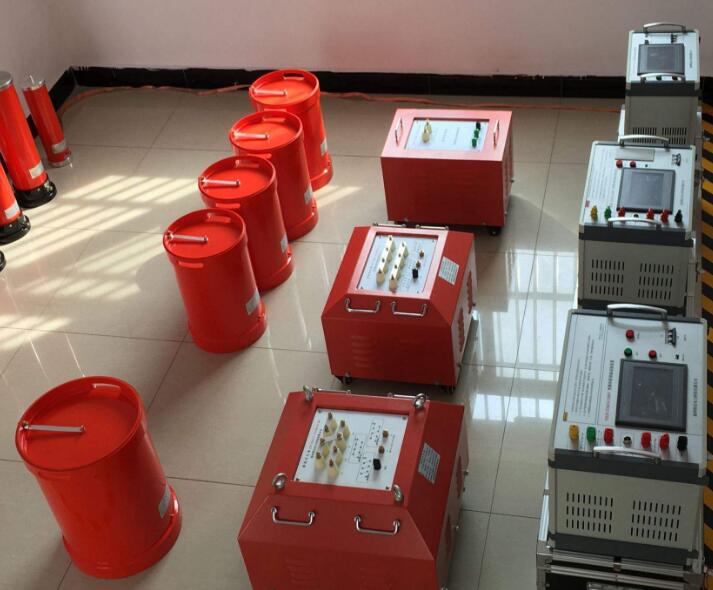

串联谐振产品特点：

1、谐振电压波型：正弦波，波形畸变率＜1.0%；

2、输出频率：30～300Hz；

3、工作制：满功率输出下，连续工作时间60min；

4、品质因素：30～90；

5、输入工作电源：单相380/220V±10%，工频50Hz±5%；

6、 环境温度：－10℃～+50℃；

7、相对湿度：＜95%，无凝露状况；

8、适用范围：
    1）电缆变频谐振装置；
    2）发电机工频耐压试验装置；
    3）变电站电气设备交流耐压试验装置；
    4）CVT检验用谐振升压装置。
