变频串联谐振试验装置进行各种耐压试验方法介绍

发布日期：2020-06-10　点击：1291次

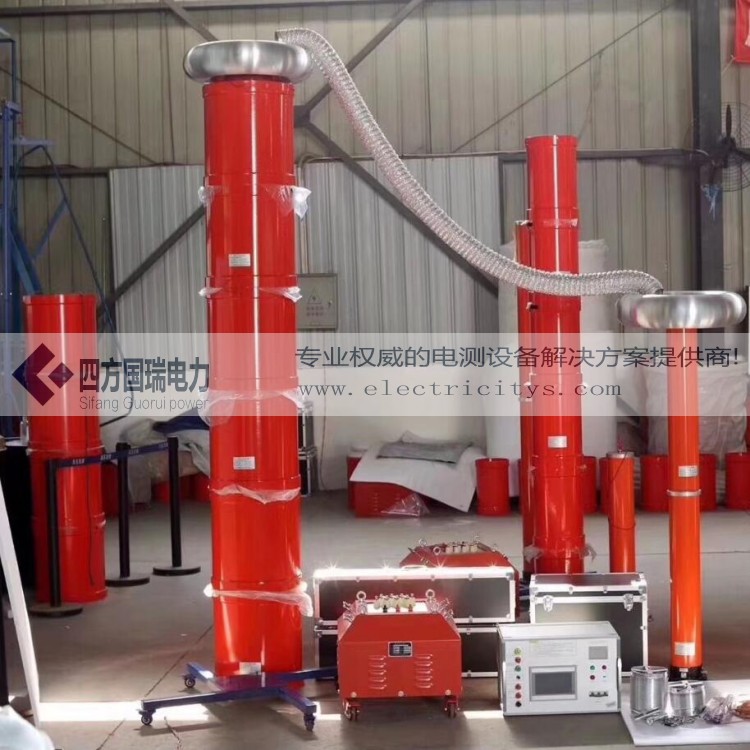

变频串联谐振试验装置可任意组合，进行各种耐压试验。那该装置具体可进行哪些试验呢？其方法又是怎么样的呢？以下是四方国瑞为大家带来的串联谐振装置的各种知识，四方国瑞专业生产串联谐振，产品选型丰富，专业电测15年，找串联谐振，就选四方国瑞。

一、35kV及以下电压等级的变压器等主电气设备的交流耐压试验，试验频率为45Hz～65Hz，电抗器的使用方式为将三节电抗器串联成组使用。

1、35kV主变：对应的电容量范围为5000pF~20000pF， 最高耐压试验值68kV。

2、谐振频率：1/6.28×√405×0.02×10-6=56Hz

56Hz下最大被试电容量时的试验电流：56×6.28×0.02×10-6×68×103=0.47A

3、选择设备：10kW变频控制源；3kV/1A电抗器 三台串联；10kVA（3kV/3A）励磁变；100kV分压器。

二、110kV及以下电压等级的变压器等主电气设备的交流耐压试验。

1、110kV主变：对应的电容量范围为5000pF～15000pF， 最高耐压试验值160kV，试验频率为45Hz～65Hz。

2、谐振频率：1/6.28×√675×0.015×10-6=50Hz

50Hz下最大被试电容量时的试验电流：50×6.28×0.015×10-6×160×103=0.75A

3、选择设备：10kW变频控制源；36kV/1A电抗器五台串联；10kVA（5kV/2A）励磁变；200kV分压器。

三、110kV及以下电压等级的变电站主电气设备的交流耐压试验，试验频率为30Hz～300Hz，电抗器的使用方式为全部电抗器串联成组使用

1、110kV开关：对应的电容量忽略不计， 最高耐压试验值265kV

2、谐振频率：1/6.28×√810×500×10-12=250Hz

250Hz下最大被试电容量时的试验电流：250×6.28×0.0005×10-6×200×103=0.15A。

3、选择设备：10kW变频控制源；36kV/1A电抗器六台串联；10kVA（10kV/1A）励磁变；200kV分压器。

所以对于开关母线等断口电容小的试品也可以进行试验。

以上为大家介绍变频串联谐振试验装置进行三种耐压试验的具体方法，希望能对广大用户在试验时起到一定的帮助。
