10kV电缆耐压试验方案案例|串联谐振交流试验装置案例

工程概况

1、试验目的为了检查****110kV变电站,110KV****903电缆的绝缘性能和运行状况是否良好,保证电网的安全运行,参照Q/GXD126.01-2006《电力设备交接和预防性试验规程》对其进行试验。

2、电缆规范电缆型叶:YJV22一3X300电缆规格:3X300mm2电缆电压:8.7/15kV电缆电容量；0.37uFuF/Km电缆长度；1.1KM

3、试验依据GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5之规定。依该标准确定试验电压为21.75kKV(2.5U0),试验时间为5min(2.5U0时)。

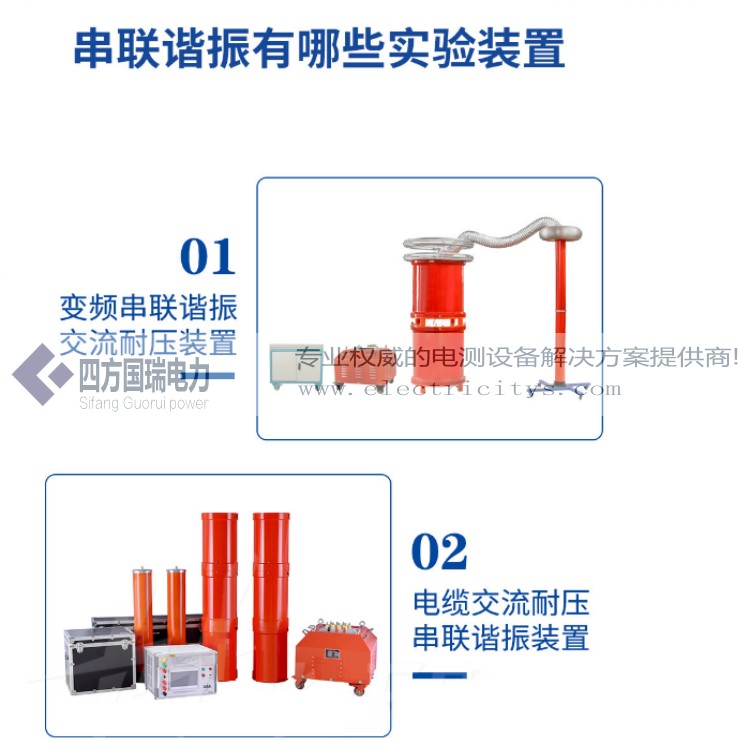

4、试验仪器HZXZ-162/162串联谐振试验设备一套;干湿温度计一块;5000V兆欧表一块;工具箱一套:三相电源线若干。

5、试验项目；a、耐压前电缆主绝缘电阻测量;b、联谐振法交流耐压试验;c、耐压后电缆主绝缘电阻测量;

6、试验步骤及技术措施

6.1、电缆主绝缘电阻测量

6.1.1、测量方法用5000V光欧表,依次测量各相线芯对其他两相及金属套的绝缘电阻,金属套及非被试相线芯接地。测量前将被测线芯接地,使其充分放电,放电时间一般为2一5分钟。由于存在吸收现象,光欧表的读数随时间逐步增大,测量时应读取绝缘电阻的稳定值,作为电缆的绝缘电阻值。

6.1.2、测量步骠；1)测量并记录环境温度、相对湿度、电缆铭牌、仪器名称及编号;

2)将所有被试部分充分放电,非被试相电缆线芯及金属套接地;

3）将光欧表地线端子(E)用接地线与接地导体连接好,兆欧表火线端子(L)接至被测部位的引出端头上,兆欧表读数稳定后记录绝缘电阻值。拆除兆欧表相线;

4)将被试电缆对地放电并接地;5)依照此步骤测试其他两相。

6.1.3、注意事项；在试验中读取绝缘电阻后,应先断开接至被试品的火线端子,然后再将兆欧表停止运转;由于电缆的吸收现象比较严重,特别是对于大电容电缆,兆欧表开始读数可能非常的低,这一现象是正常的。

6.1.4、试验标准；1、电缆绝缘电阻不小于10MΩ/km。

2、耐压试验前后,绝缘电阻测量应无明显变化。

6.2、电缆主绝缘交流耐压实验

6.2.1本试验采用申联补偿谐振法,试验接线如图1所示。

6.2.2、试验步骤如下

1、按试验接线图连接试验接线。电缆的线芯接高压,即接补偿电抗器的高压端,金属套及非被试电缆芯接地。

2、调谐。按红色“高压通“按钮,红灯亮绿灯灭,高压回路接通。调节“电压调节“电位器使机箴面板指针电压升至20V左右,调节“手动调节“旋钮,使输出电压〔(屏幕显示》达到最大值,高压回路即进入谐振状态。如需快速改变频率可按动或按佰“手动调频“旋钮。注意:在快速调频过程中,电压不能调得过高,以免在进入谐振状态时输出电压超过试验电压。

3、均匀升高电压,由分压器测量试验电压,当试验电压达到2.5U0G21.75kV)时,肢动计时器,保持5分钟,试验过程中不出现闪络及放电现象,则该相耐压试验合格,均匀降压结束,关掉电源。

4、改变被试电缆接线,重复1、2、3、步骤,直到所有被试电缆设备都进行交流耐压试验为止。

6.2.4、试验结果判断如果试验中未发生放电击穿现象,则认为试验通过,试品合格。

6.2.5、注意事项

1、耐压试验前确定交流耐压试验值。

2、试验时应注意试验电流的变化,试验前后应测量主绝缘绝缘电际,并做好记录。

6.3、交流耐压试验后电缆主绝缘电阻测量步骤同6.1所述。

7、安全措施；为了确保试验工作安全、圆满顺利的完成,各项工作应该严格按照有关规程的规定执行,同时针对在试验过程容易出现的问题,必须作好相应的安全措施。

1、所有试验人员必须穿工作服、戴安全帽,并执行施工现场的有关安全规定。

2、串联谐振装置各部件在现场搓放要合理,要有足够的安全距离。并将升压设备及工作范围内装设围网,向外悬挂“止步,高压危险“标识牌挂,并设专人监护。

3、被试电缆两端应有专职监护人,电缆末端监护人:,联系电话，电缆加压端监护人:

4、试验开始前,非试验人员一律退出试验区。

5、在被试设备上连接试验接线时,要首先将被试设备接地充分放电,放电时间2一5分钟。

6、试验接线完毕后,应有专人进行复查,确认无误后,方可加压。

7、试验电源应有保护装置,并且有明显的断开点。

8、各处工作人员,应听从试验负责人指挥,昆每项工作完成后或发现其它异常现象及时向试验负责人反馈信息。

9、在试验过程中如出现异常情况,电压表指针摆动大、电流表指示急剧增加、发出绝缘烧焦气味、冒烟或响声等异常现豫,应立即停止试验,断开电源,对试品放电接地,待查明原因后方可继续试验。

8、组织措施为了保证此项工作完成的安全性、优质性、可靠性,特制定如下组织措施:现场试验单位:修试所高压二班现场配合单位:工作协调人,现场试验负责人:现场安全负责人:现场厂家负责人:

此次试验共有两个地点同时协调工作,需要各单位密切配合,现场试验人员的职责要划分明确,每个工作地点都要设负责人,各个地点均应配备通讯工具,听从现场总负责人的统一指挥。
