如何选择合适的接地电阻测试仪？

发布日期：2020-06-10　点击：3436次

如何选择合适的接地电阻测试仪？在本文中，我们将讨论选择接地电阻测试仪时要考虑的几个关键问题。我们的目标是帮助指导您选择最适合您特定应用和要求的仪器。

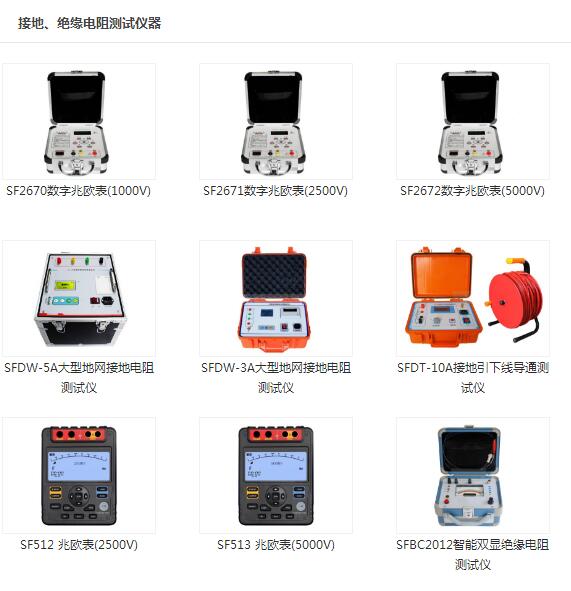

之前，我们首先介绍一下四方国瑞的几款接地电阻测试仪，以便在下读取文章的时候，可以及时分辨

数字地电阻测试仪,接地电阻表,接地表用于电力、通信、铁路及工矿企业等部门各种装置接地电阻值的测量。同时，数字接地电阻测试仪可测量土壤电阻率及地电压。ETCR2000系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为该仪表测量的是接地体电阻和接地引线电阻的综合值。有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。另外，ETCR2000C钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。

大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

Q。您是否需要定期测试土壤电阻率的位置？

第一个 - 也许是最重要的 - 问题是您当前或未来的需求是否需要土壤电阻率测试，因为它将决定您将需要的接地电阻测试仪的类型。例如，如果您的工作涉及新接地系统的设计和/或安装，则必须进行土壤电阻率测试。该应用需要一种专为4极测试（也称为4点测试）而设计的仪器。基本的低成本4极测试仪提供欧姆的测量结果。然后，您可以使用此读数手动计算土壤电阻率，通常以欧姆/厘米或欧姆/米表示。更复杂的仪器包括使用Wenner或Schlumberger方法计算土壤电阻率的内置公式。如果您经常需要进行4极测试，考虑购买自动计算土壤电阻率的仪器。这将节省时间并消除潜在的数学错误。

问： 您将测试哪种类型的地面系统？

明显的后续问题涉及您将要测试的接地系统类型。这是否包括小型系统，如住宅，或更大，更复杂的系统，如商业，工业，电信或电力公用事业？

为了说明这个问题的重要性，让我们考虑一个典型的小型场地，其接地系统由铜杆或两个铜杆组成，驱动到地面并连接到服务入口。

在上图中，如果房屋尚未连接到电源线，则基本的3极接地电阻测试仪（或配置为3极测试的4极仪器）将足以测量房屋地线的电阻竿。如果房屋已经连接到电源线，则可以使用夹式接地电阻测试仪测量房屋接地棒的电阻。

如果您为此选择3极或4极仪器，需要记住的一点是辅助杆放置所需的距离。例如，对8英尺深的单个电极棒执行电位下降测试需要至少80到100英尺的测试引线。如果使用更多接地棒，则距离要求增加。

提供接地电阻测试套件，包括测量仪器，辅助电极和引线。这些套件中提供的典型引线长度为150,300和500英尺。我们建议选择一种接地电阻测试套件，其导线尺寸至少比您的需要长一个尺寸。因此，如果需要150英尺，包含300英尺引线的套件将提供良好的误差范围。对于具有多个杆或地面网格的较大站点，请考虑提供500英尺引线的套件。

问： 测试场地是否具有较高的土壤电阻率和/或需要较长的测试引线？

另一个问题是您将要测试的区域的土壤电阻率是否很高，或者辅助杆执行电位下降测试所需的距离是否异常长。如果这些问题中的一个或两个的答案都是肯定的，并且您打算执行电位下降和/或土壤电阻率测试，则必须考虑仪器的注入电流和测试电压。典型的注入电流范围从几毫安到几百毫安。高土壤电阻率通常对辅助电极产生高接触电阻。当使用通常提供10mA测试电流的低成本仪器时，这可能会引起关注; 因此，在这种情况下，我们建议使用能够提供更高测试电流的仪器。在我们离开辅助电极的话题之前，请注意，夹式仪器不需要任何辅助杆或引线。另一个优点是您无需使用接地系统来执行测试。

问： 是否存在电磁干扰（EMI）？

另一个需要考虑的问题是测试现场是否存在电磁干扰或EMI。EMI会导致读数不稳定或不准确，特别是在较低的测试频率下。最常见的测试频率是128Hz。具有自动测试频率选择功能的仪器可以找到“最干净”的可用频率，这在高EMI环境中具有优势。钳式仪器在这些位置也可以有效，因为它们通常在较高频率下进行测试。较新的AEMC钳式模型还提供测试频率选择。请注意，在某些高感应环境中，较低的测试频率可以产生更可靠的结果。

问 ：您将如何使用测量数据？

仪器的选择还取决于您打算如何使用您获得的数据。例如，如果您计划保存，分析和分发测试结果，则数据存储和报告生成将成为重要的考虑因素。更新，更先进的仪器，包括3极和4极测试仪和钳式模型，可以将测试结果存储在内部存储器中。然后，可以使用计算机上运行的软件或智能手机和平板电脑的移动应用程序下载和分析此数据。

问：您是否需要测试接地系统组件的连接？

最后，如果您计划测试由包括地垫或网格在内的许多组件组成的复杂接地系统，则需要测试各种元件之间的连接的连续性。该测试通常使用DC电压和电流进行。多个接地电阻测试仪提供此功能，测试电流高达几百毫安。此外，可以使用微欧姆表进行更完整的测试。使用该仪器的优势在于能够在高达200A的高测试电流下进行测试。这可以揭示在使用毫安范围电流进行测试时并不总是显露出的问题区域。
