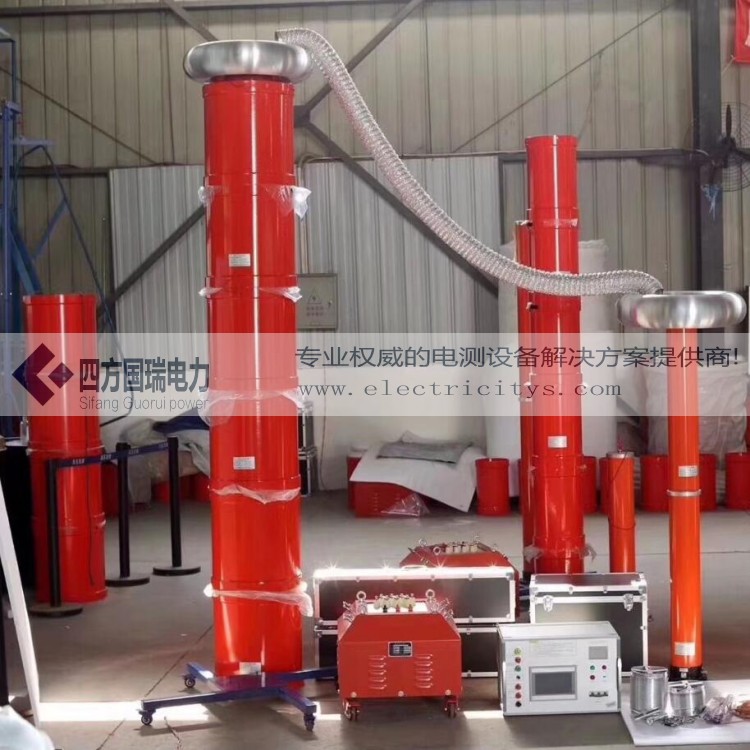

SFXZ串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

当电路的谐振条件w0l-1/w0c=0可知,要实现电路的谐振,既可以固定电路参数而改变电源频率,也可以固定电源频率而改变电感L和电容C,根据调节方式的不同,串联谐振交流耐压实验装置可分为调容式工频串联谐振交流耐压试验装置、调感式工频串联谐振交流耐压试验装置和变频式串联谐振交流耐压试验装置。

1）调容式工频串联谐振交流耐压试验装置：

调容式工频串联谐振交流耐压试验装置就是通过调节试验回路中的调谐电容器，与回路中固定的调谐电感配合，使整个试验回路在工频（50HZ）下发生谐振。

B1：调压器

B2：励磁变压器

L：电抗器

CX：试品电容

C：调谐电容器

C1、C2：分压器电容

电抗器和调谐电容器通常由几节组成，通过不同的组合方式可以进行不同电压等级的交流耐压试验。调容式工频串联谐振交流耐压试验装置的主要特点：

（a）重量轻、所需电源容量小、输出的是50HZ工频电压。

（b）试验装置的谐振频率固定为50HZ，通过调节固定电感与调谐电容的组合方式，使试验回路达到谐振。由于每支调谐电感的电感量与调谐电容的电容量是固定的，只能通过不同的组合方式使试验回路的感抗和容抗数值尽量相等。因此，调节不太方便，且品质因数比较低（一般小于40）。

（c）装置采用单向供电，要求输入电流较大。

（d）试验电源的频率固定为50HZ，采用便携式自耦调节器调节输入电压，由于调压器的容量并不大吗，因此要求被试品的容量不能太大，且试验电压波形稍有畸变。

（e）电感的体积较大。

（f）适用于电容量较小的试品的交流耐压试验。

（g）装置中的调压器存在运动部件，其机械寿命较短。

（2）调感式工频串联谐振交流耐压试验装置：
