串联谐振试验装置在GIS 设备中的应用，四方国瑞为您解说！

发布日期：2020-06-08　点击：1001次

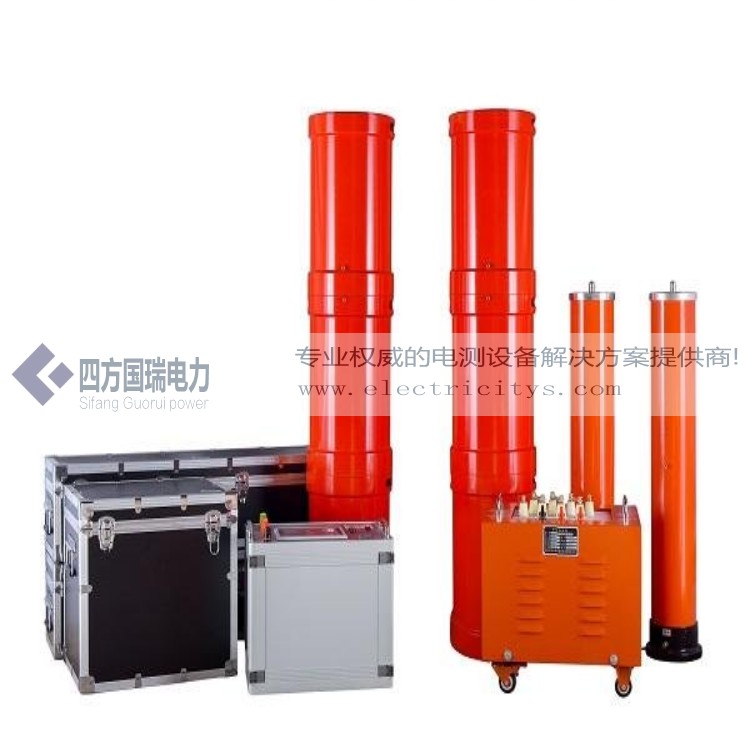

    串联谐振试验装置主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。上一节详细讲解了解串联谐振试验装置在电缆试验中的应用，在本文中，四方国瑞继续为您解说串联谐振试验装置在GIS设备中的应用。

      气体绝缘开关设备GIS ( Gas Iusulated Sw it chgear)在工厂整体组装完成以后或者分单元进行调整试验时,试验合格后以分单元运输的方式运往现场安装。运输过程中的振动、撞击等因素都可能导致GIS元件或组装件内坚固件松动或移位；在安装过程中，联结、密封等工艺处理方面可能会出现失误，导致电极表面刮伤或安装错位引起电极表面缺陷；安装现场可能从空气中进入悬浮尘埃、导电微粒杂质等，在安装现场，以上所述这些情况通过常规试验将难以检查出来 , 对GIS的安全运行将是极大的威胁。 由 于试验设备和条件所限，早期的GIS产品多数未进行严格的现场耐压试验。有数据表明未进行现场耐压试验的GIS 绝大部分都发生了事故。因此，GIS进行现场耐压试验至关重要。GIS的现场耐压主要包括交流电压、振荡操作冲击电压和振荡雷电冲击电压等3种试验方法 。 其中交流耐压试验是GIS现场耐压试验常见的一种方法，它能够有效地检查异常的电场结构（如电极损坏）。目前，由于受到试验设备和条件的限制，一般在现场只做交流耐压试验。IEC517 和GB7674认定对SF6气体绝缘试验电压频率在10 ～ 300Hz范围内基本等效于工频电压试验。国内外大多采用调频式串联谐振耐压试验装置进行GIS 现场交流耐压试验。

        至此，四方国瑞已经为您讲解了串联谐振试验装置在电缆试验中、GIS设备中的应用，下一节四方国瑞将为大家呈现串联谐振试验装置在发电机( 电动机)交流耐压试验中的应用，敬请关注！
