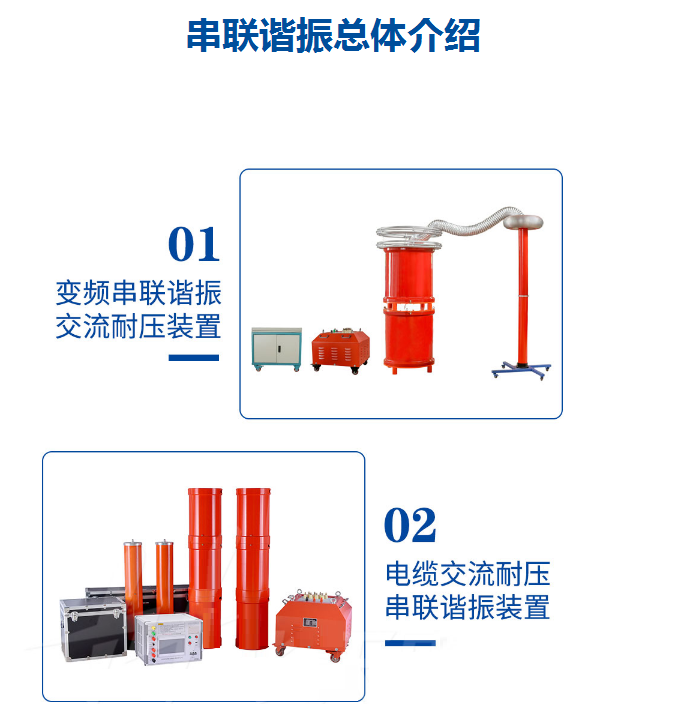

SF1006系列变频串联谐振试验装置

发布日期：2020-06-06　点击：3173次

产品简介：


SF1006系列变频串联谐振试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节
变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电
压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接
和预防性试验。
◆ 适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验
◆ 适用于66KV、110KV、220KV、500KV、GIS交流耐压试验
◆ 适用于大型发电机组、电力变压器工频耐压
◆ 适用于电力变压器的感应耐压试验


产品特性：


SF1006系列变频串联谐振试验装置--湖北四方国瑞电力控股有限公司


◆ 体积小、重量轻，适合于现场使用
变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于
系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采
用多级或叠积式结构，便于运用输及现场安装。
◆ 安装可靠性高
变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良
好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当
试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的
损坏。
◆ 试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电
源非常接近，保证了试验结果的可靠性和真实性。
产品参数：
◆ 工作温度范围：-10~45℃
◆ 工作湿度范围：≤90%
◆ 海拔：≤1000m
◆ 供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）
50/60Hz
◆ 供电电源容量：0-300KW
◆ 额定输出电压：0-1000KV
◆ 额定输出容量：0-35MVA
◆ 工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）
◆ 频率调节分辨率：0.02Hz； 不稳定度≤0.05%
◆ 噪音：≤60dB
◆ 系统测量精度：1级
◆ 输出波形：正弦波，波形畸变率≤1%
◆ 电抗器Q值：30-120
◆ 系统具有IGBT、过电压、过电流、试品闪络等全自动保护
