绝缘电阻测试

发布日期：2020-06-06　点击：25008次

什么是绝缘电阻？

绝缘电阻被定义为对流过并围绕导体的绝缘材料表面漏电流的电阻。它以欧姆为单位进行测量，其值对于电气行业的电工来说是一个非常重要的因素。

什么是绝缘电阻测试？

绝缘电阻测试是一种电气测试，它使用某种类型和电平的电压（对于低压设备为500V dc，即：230V）以欧姆为单位测量绝缘电阻。

测得的电阻表示两个导电部分之间的绝缘状态。无限电阻将是理想的结果，但是没有绝缘体是理想的，因此读数越高越好。

绝缘电阻测试顺序：

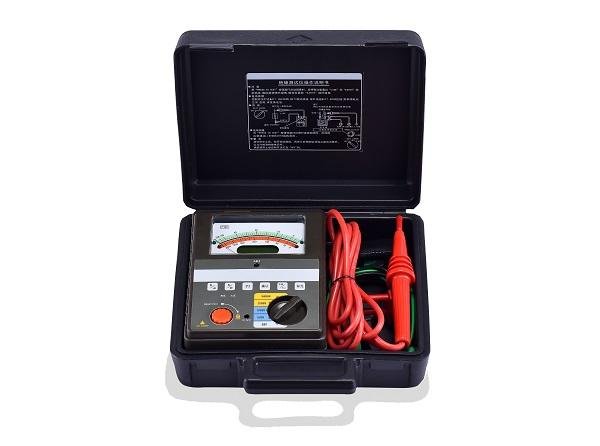

要执行所需的测试，您将需要绝缘电阻测试仪。

在进行所有操作之前，必须执行安全的隔离程序。

步骤1.  选择所需的电路，并将其带电导体与配电板断开（接地导体可以留住）。

步骤2.   将绝缘电阻测试仪的一根测试线连接到线路导体，另一根连接到中性线。将测试仪设置为所需的电压，然后按住TEST按钮，测试仪将以欧姆为单位显示该值，或者该值超出以下范围：＞ 299MΩ。

步骤3.重复测试过程，其中一根导线位于线路导体上，另一根位于接地导体上。

步骤4.重复测试过程，其中一根在中性导体上，另一根在接地导体上。

步骤5.   就是这样，将所有测试结果与最小允许值（对于230V交流电路为1MΩ）进行比较。如果任何一个值都较低，则需要进一步调查。

逐个测试配电板上的每个电路，并将测试结果记录在测试结果表中。
