测试变压器绝缘电阻

发布日期：2020-06-06　点击：3192次

变压器绝缘电阻的劣化是导致变压器故障的最常见原因之一：变压器故障是电力系统中代价高昂的更换，可能会导致较长的停机时间。如果您无法通过定期的绝缘电阻测试来维护变压器（可以通过变压器直流电阻测试仪进行维护），则在达到其最大使用寿命之前，它很可能会失效。

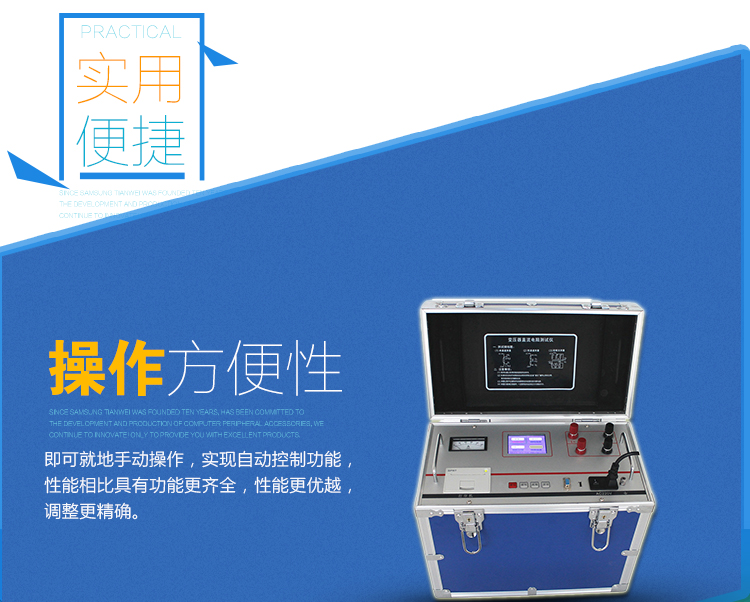

通过测量从一个高压变压器套管到另一个高压套管的变压器的绕组电阻，变压器直流电阻测试仪可以揭示有关该变压器的大量信息。除了明显的变压器绕组故障（即绕组开路或短路）之外，还可以检测到更精细的问题。直流电流除了流经绕组外，还流经空载比调整开关（DETC），空载比调整开关以及许多焊接和机械连接。因此，可以使用变压器直流电阻测试仪来验证所有这些组件的完整性。在转换（抽头变化）下通过OLTC开关施加直流测试电流可验证断前通断操作的正确性。

根据经验，变压器问题或故障是由于不良的设计，组装，处理，环境破坏，过载或维护不足而引起的。测量变压器绕组的电阻可确保连接正确，并且电阻测量表明没有严重的失配或开路。大多数电源变压器都内置有抽头。这些抽头允许比率增加或减少百分之几。比率变化涉及触点从一个位置到另一位置的机械运动，在变压器绕组电阻测试期间还应进行变压器分接开关测试，以验证其是否正常工作。
