SF-501全自动闭口闪点测试仪

发布日期：2020-06-04　点击：1083次

一、概述：

   闭口闪点测试仪，用于测定石油产品的闭口闪点值。采用国外的先进技术，液晶TET纯彩触控屏,全中文显示人机对话界面，对可预值温度、试油标号、大气压强、试验日期等参数，具有提示菜单提示式输入，方便快捷，开放式、模糊控制集成软件，模块化结构，符合GB/T261-2008和GB/T261-83标准。是理想的进口仪器替代产品。广泛应用于铁路，航空，电力，石油行业及科研部门等。

二、仪器特点：

1、具有中文误操作软件提示修改功能；

  2、配有试验日期、试验时间等参数提示功能；

  3、自动校正大气压强对试验的影响并计算修正值；

  4、微分检测，系统偏差自动修正；

  5、开盖、点火、检测、打印数据自动完成；

  6、试验臂自动升起和降落；

  7、点火方式：电子点火。强制风冷。

三、工作原理：

    该仪器在国家标准规定的条件下，把试样装入试验杯，对装有试验油的试验杯加热，产生的石油蒸气与周围空气形成的混合气体在与火焰接触发生闪火时的最低温度作为闪点。

    计算机根据所采集的温度变化情况由I/O口发出指令，控制加热器，使试验油温度按一定速率上升，扫描周期、点火时间、微分检测、实施自动控制，当闪火被测出时，计算机系统停止数据采集，显示闪火温度并打印记录结果，停止加热，关闭火焰，开始强制风冷。

四、主要技术指标：

  1、温度测量：室温～200℃

     重 复 性：≤2℃

     再 现 性：≤±4℃

     分 辨 率：0.1℃

     精    度：0.5％

  2、环境温度：10-40℃

     相对湿度：≤85％

     供电电压：AC220V      50Hz±5%

  3、基本参数

     升温速度：符合GB/T261-83标准和GB/T261-2008标准

     点火方式：电子点火。

     功    率：小于300W

五、外型结构介绍:

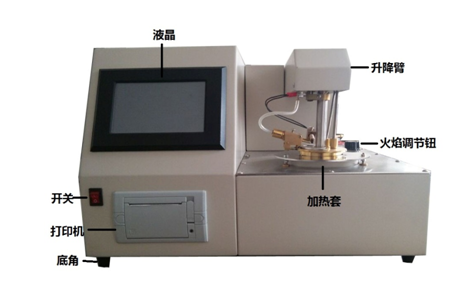

（一）、外型结构正面图：

（二）外形结构后面图：

六、使用方法及操作步骤:

  1、仪器安装：

    （1）打开仪器包装，检查该仪器有无破损；

    （2）按装箱单核对仪器型号及配件；

（3）检查仪器无误后方可进行仪器的调试。

 2、机器开机准备：

    （1）将电源线插入AC220V三芯插座；

    （2）试验油杯用石油醚清洗干净。

3、试验步骤：

（1）打开电源开关，屏幕显示画面；见图2

图2

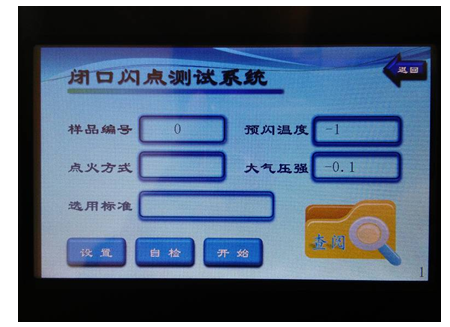

（2）按进入系统(PLAY)键，屏幕显示画面；见图3

                                   图3

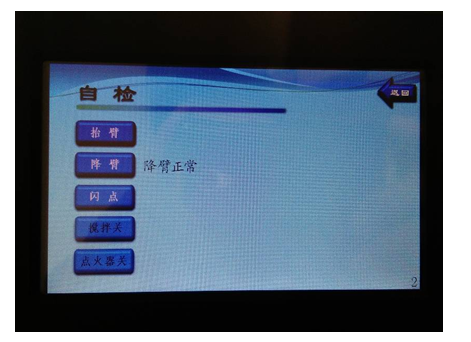

（3）按（自检）键，进入自检界面；见图4，按（抬臂）键，升降臂上升到限位高度时自动停止。

图4

（4）将试验油样装入清洗后的油杯至规定刻度处，放入加热浴套内,再按（降臂）键,降臂下降到下限位时自动停止。

（5）根据要求在图3依次输入预闪温度、油号、气压、标准等参数；

（6）点火方式为：电点火。

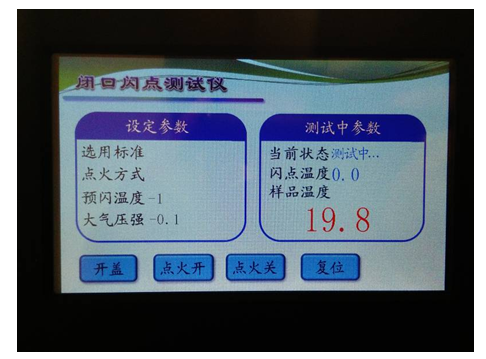

（8）在系统界面下按（开始）键，进入实验开始，见图5:

图5

（9）当试样发生闪火现象时仪器自动锁定闪点温度值，电点火自动关闭。

（10）根据地区海拔高度不同试验结果有相对误差，输入地区大气压强值，亦可自动校正大气压强对试验的影响并计算修正值，修正压强值。参阅GB/T261-83标准或GB/T261-2008标准。

（11）自动测试过程中按<开盖>键此时仪器自动开盖点火一次（调试查看用）可随时检查试样的闪火值，可检查所设温度是否适中。

（12）当达到闪点值时自动扑捉闪点值，液晶屏幕锁住当前温度值,并自动存储相关内容见图6:

图6

(13)按打印键进入图7界面:

图7

按<输出>键可以打印当前内容;按<上页><下页>可查阅记录,按<返回>返回开机界面。









七、注意事项:

 1、仪器应在无腐蚀环境中使用；

 2、更换试样时，油杯须进行清洗；

 3、切勿手动强制按下上升（下降）键，以免损坏升降机构；

4、禁止无油状态下启动仪器升温，以免损坏炉套和加热系统。

八、仪器保管和使用:

  1、仪器应放在10～50℃，相对湿度85％以下，且在空气中不含腐蚀气体和有害物质情况下保存；

  2、在用户遵守产品的保管、使用、安装运输规则时，从制造厂发货之日起，12个月内因产品质量不良而不能正常工作时，厂方负责为用户免费修理和维护。

九、常见故障及排除方法见下表：

十、仪器成套性:

1、主机                         1台

2、油杯                         1个

3、电源线                       1根

4、保险管(4A)                   2个

十一、售后服务：

仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如发现仪器有不正常情况或故障请与我公司及时联系，以便为您安排最便捷的处理方案。
