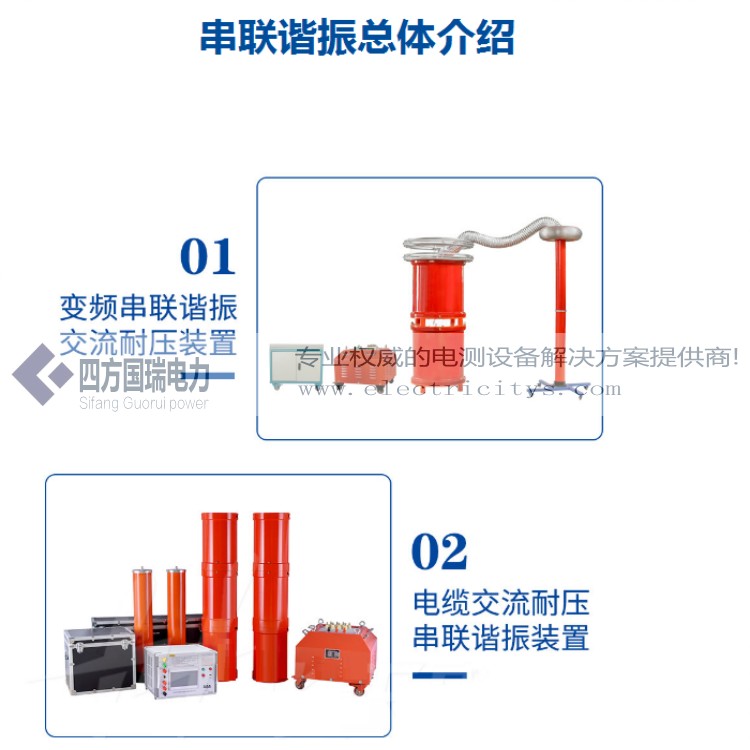

SFBP-75KVA/75KV变频串联谐振试验成套装置

发布日期：2020-06-03　点击：3190次

SFBP-75KVA/75KV变频串联谐振试验成套装置技术方案



一、系统主要性能及参数

1、电源电压：   220V±10%、50Hz；

  2、额定容量：  75KVA；

  3、输出电压：     75KV，

  4、输出电流：      1A

  5、输出电压波形:  正弦波；

6、输出电压波形畸变率: ≤0.5% ；

7、允许连续工作时间：额定输出电流下持续运行；

  8、输出频率范围:     30～300Hz ；

    9、品质因数:         ≥30

10、系统噪声:       ≤60db

11、系统测量精度:    1.0级

12、频率分辨率:      0.01Hz

13、频率不稳定度:    ≤0.05%

14、环境温度：       -25℃～ +55℃

相对湿度:       ≤90%

海拔高度:       ≤2000m

15、具备手动试验/自动调谐/自动试验模式。

16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

17、具备试验电压、时间、试验频率范围等试验参数设置功能。

18  具备过电压、过电流、过热保护功能。

19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。

20、具备各种数据打印功能。

二、设备制造遵循的国家标准和行业标准

GB7328-87              << 变压器和电抗器的声级测量>>

GB1094                <<电力变压器>>

GB/T16927.1-2-1997     <<高电压试验技术>>

ZBK41006-89            <<试验变压器>>

GB4208                 <<外壳防护等级>>

GB2900                 <<电工名词术语>>

GB5273                  <<变压器、高压电器和套管的端子>>

GB191                  <<包装储运标志>>

GB10327                <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》

GB10229-88             <<电抗器>>

IEC358(1990)           <<耦合电容器和电容分压器>>

IEC1000                <<电磁兼容性>>

GB4793-1984             电子测量仪器安全要求







  三、系统配置及具体参数

1、变频控制电源10KW                1台

a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。

b) 额定输出容量:  10KW

c) 工作电源:      交流220V、50Hz 。

d) 输出电压:      0～250V可调。

e) 输出电压不稳定度≤0.05%

f) 最大输出电流:  45A

g) 输出波形:正弦波,      波形畸变率:≤0.5%

h) 频率调节范围:  30～300Hz

频率调节分辨率: 0.001 Hz

i) 连续运行时间: 大于1小时

j) 噪声水平:≤ 60dB

k) 变频电源采用高性能专用微机控制电压、频率调节

l) 变频电源配备专用引线和插头与其他设备进行连接。

m) 保   护 ：具有过压、过流、过热、放电保护功能。

n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。

具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。

  O) 重  量： 16Kg

2、 励磁变压器10KVA            1台

a) 额定容量:    10KVA

b) 输入电压:    250V

c) 输出电压：  2KV；4KV；

d) 工作频率范围： 30～300Hz

e) 连续运行时间: 大于1小时

f) 电压比测量误差: 小于1%

g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；

高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；

内置过电压保护,防止击穿反击。

  h) 重   量：    50Kg ;

3、高压电抗器 25/25         3台

a) 额定容量：   25KVA

b) 额定电压：   25KV

c) 额定电流：  1A

e) 品质因素：  Q≥30

f) 结    构：  油浸式；

    g)  重    量： 40Kg/台

h) 连续运行时间：≥ 1小时





4、 电容分压器   TRF-30/0.001                 1台

a) 额定电压：    30KV

b) 工作频率：    30～300Hz

c) 分 压 比：    1000：1

d) 分压比误差：  ≤1%,

e) 测量精度：    交流有效值1.0级

f) 介质损耗：    tgδ≤0.5% ;

g) 重    量：    10Kg



h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。





四、供货清单一览表

序号         设备名称         型号规格         单位         数量

1       变频电源         10KW        台     1

2       励磁变压器     10KVA       台     1

3       高压电抗器     25/25

(25KV/1A)         台     3

4       电容分压器     TRF-30/0.001

(30KV)      台     1

5       附件箱     含测试线一套         套     1

五、出厂检验

本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。

1、变频电源

1）绝缘电阻测试

2）耐压试验：2000V，1分钟

3）负载试验：在满负荷下，各器件的温升不大于45K 。

2、励磁变压器

1）直流电阻测量

  2）变比测量

  3）空载电流及空载损耗

  4）短路阻抗和负载损耗

  5）绝缘电阻测试

  6）温升试验：额定容量下运行60min,温升不大于65K

 3、电抗器试验

1）直流电阻测量

2）电感量测量

3）交流耐压试验

温升试验：额定容量下运行60min,温升不大于65K

      4、成套装置试验

（1）       耐压试验：1.1额定电压下，耐压1min；

（2）       短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。

（3）噪音小于60dB；
