SFBP-108KVA/108KV变频串联谐振成套试验装置
发布日期：2020-06-03 点击：4232次

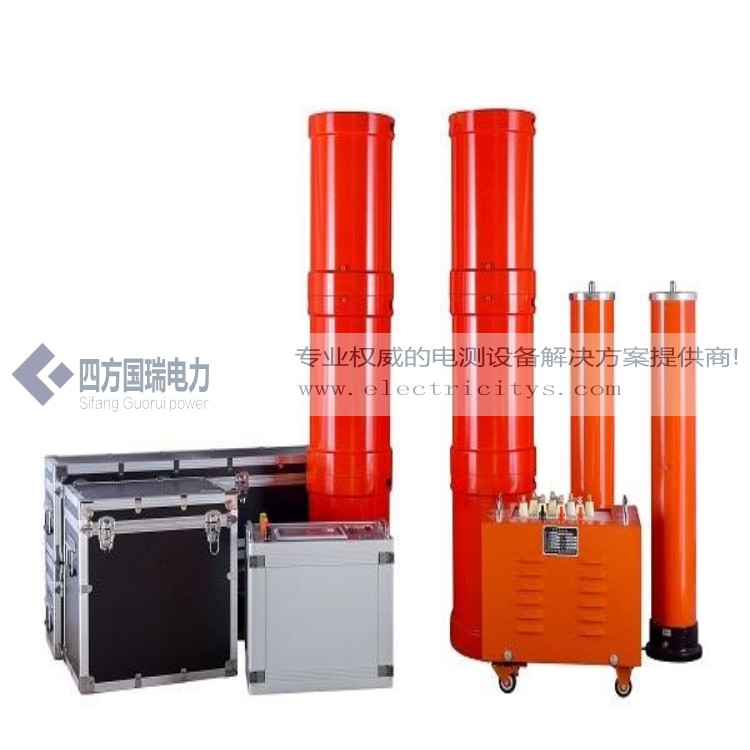

SFBP-108KVA/108KV变频串联谐振成套试验装置
技术方案
适合的被试品：电缆、变压器、开关、开关柜、绝缘子、母线等。
一、 适用范围
耐压试验:
35KV, 12500KVA变压器以及10KV,2000KVA变压器
240平方/300平方/400平方的电缆,最长1000米的电缆，全部兼容，电缆电压等级为10KV 和35KV
1. 35kV/300mm2电缆1000m，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。
2. 10kV/300mm2电缆2000m，电容量≤0.74μF，试验频率为30-300Hz,试验电压22kV。
3．35kV开关，绝缘子及母线交流耐压试验，试验频率为30-300Hz,试验电压不超过100kV。
4．10kV开关，绝缘子及母线交流耐压试验，试验频率为30-300Hz,试验电压不超过42kV。
5，35kV小于20000KVA变压器交流耐压试验，电容量≤0.02μF，试验频率为30-300Hz,试验电压85kV。
6，10KV小于20000KVA变压器交流耐压试验，试验频率为30-300Hz，试验电压28KV.
二、系统主要性能及参数
1、电源电压： 220V±10%、50Hz；
2、额定容量： 108KVA；
3、输出电压： 108KV，
4、输出电流： 1A .4A
5、输出电压波形: 正弦波；
6、输出电压波形畸变率: ≤0.5% ；
7、允许连续工作时间：额定输出电流下持续运行时间为60分钟；
8、输出频率范围: 30～300Hz ；
9、品质因数: ≥30
10、系统噪声: ≤60db
11、系统测量精度: 1.0级
12、频率分辨率: 0.01Hz
13、频率不稳定度: ≤0.05%
14、环境温度： -25℃～ +55℃
相对湿度: ≤90%
海拔高度: ≤2000m
15、具备手动试验/自动调谐/自动试验模式。
16、具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。
17、具备试验电压、时间、试验频率范围等试验参数设置功能。
18 具备过电压、过电流、过热保护功能。
19、具备闪络保护功能,在试品发生闪络时谐振回路失谐,电源立即停止输出,屏幕提示“试验失败”及相关信息。
20、具备各种数据打印功能。
三、设备制造遵循的国家标准和行业标准
GB7328-87 << 变压器和电抗器的声级测量>>
GB1094 <<电力变压器>>
GB/T16927.1-2-1997 <<高电压试验技术>>
ZBK41006-89 <<试验变压器>>
GB4208 <<外壳防护等级>>
GB2900 <<电工名词术语>>
GB5273 <<变压器、高压电器和套管的端子>>
GB191 <<包装储运标志>>
GB10327 <<电力变压器绝缘水平和绝缘试验外绝缘自空气间隙》
GB10229-88 <<电抗器>>
IEC358(1990) <<耦合电容器和电容分压器>>
IEC1000 <<电磁兼容性>>
GB4793-1984 电子测量仪器安全要求
四、系统配置及具体参数
一、 装置容量确定
35kV/300mm2电缆0.5km，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。
频率取55Hz，
试验电流 I=2πfCU试 =2π×55×0.095×10-6×52×103=1.7A
对应电抗器电感量 L=1/ω2C=88H,
设计四台电抗器，使用电抗器二节串联二组并联可满足35kV电缆的耐压，则单节电抗器为27kVA/27kV/1A/88H
验证:
1．10kV/300mm2电缆2km，电容量≤0.74μF，试验频率为30-300Hz,试验电压22kV。
使用电抗器四节并联,此时电感量为L=88/4=22H
试验频率f=1/2π√LC=1/(2×3.14×√22×0.74×10-6)=39Hz。
试验电流 I=2πfCU试 =2π×39×0.74×10-6×22×103=3.9A
结论：装置容量定为108kVA/108kV，27kV，分四节电抗器，电抗器单节为27kVA/27kV/1A/88H通过组合使用能满足上述被试品的试验要求。
试验时设备使用关系列表
设备组合
被试品对象 电抗器
27kVA/27kV四节 激励变压器
输出端选择
35 kV电缆 长度1km 使用电抗器2串联2组并联 3kV
10 kV电缆 长度2km 使用电抗器4并联 1.5kV
35kV开关，互感器，母线等 使用电抗器4串联 3kV
10kV开关，互感器，母线等 使用电抗器2串联 3kV
1、变频控制电源SFBP-10KW 1台
a) 变频控制电源采用高压耐压试验专用变频电源,采用一体化设计,控制电源本体具备调频、调压、控制、保护等功能。
b) 额定输出容量: 10KW
c) 工作电源: 交流220V、50Hz 。
d) 输出电压: 0～250V可调。
e) 输出电压不稳定度≤0.05%
f) 最大输出电流: 40A
g) 输出波形:正弦波, 波形畸变率:≤0.5%
h) 频率调节范围: 30～300Hz
频率调节分辨率: 0.001 Hz
i) 连续运行时间: 大于1小时
j) 噪声水平:≤ 60dB
k) 变频电源采用高性能专用微机控制电压、频率调节
l) 变频电源配备专用引线和插头与其他设备进行连接。
m) 保 护 ：具有过压、过流、过热、放电保护功能。
n) 具备手动试验/自动调谐/自动试验三种模式,并可任意切换。
具备大屏幕显示,可指示:输出电压(有效值)及输出频率、励磁电流、励磁电压、试验时间等。
具备试验电压、时间、试验频率范围等试验参数设置功能及各种数据打印功能。
O) 重 量：16Kg
2、 励磁变压器SFYD-10KVA 1台
a) 额定容量: 10KVA
b) 输入电压: 250V
c) 输出电压： 2KV；4KV
d) 工作频率范围： 30～300Hz
e) 连续运行时间: 大于1小时
f) 电压比测量误差: 小于1%
g) 结构： 采用干式结构,绝缘耐热等级H级,满足干式变压器国家规范要求；
高﹑低压绕组间和铁芯设静电屏蔽,既作为励磁变,又是隔离变；
内置过电压保护,防止击穿反击。
h) 重 量： 55Kg ;
3、高压电抗器SF DK-27KVA/27KV 4台
a) 额定容量： 27KVA
b) 额定电压： 27KV
c) 额定电流： 1A
e) 品质因素： Q≥30
f) 结 构： 干式；
g) 重 量： 48Kg/台
h) 连续运行时间：≥ 1小时
4、 电容分压器 SFTRF-120/0.001 1台
a) 额定电压： 120KV
b) 工作频率： 30～300Hz
c) 分 压 比： 1000：1
d) 分压比误差： ≤1%,
e) 测量精度： 交流有效值1.0级
f) 介质损耗： tgδ≤0.5% ;
g) 重 量： 10Kg
h)高﹑低压臂的电容采用一致的介质结构,温度系数小,角位移小,在30-300HZ内分压比不变。
五、供货清单一览表
序号 设备名称 型号规格 单位 数量 备 注
1 变频电源 SFBP-10KW 台 1 国标
2 励磁变压器 SFYD-10KVA 台 1 国标
3 高压电抗器 SFDK-27KVA/27KV
(27KV/1A) 台 4 国标
4 电容分压器 SFTRF-120 KV /0.001 台 1 国标
5 附件 含测试线一套及放电棒 套 1 国标
六、出厂检验
本装置出厂前，对各组成单元设备及成套装置分别按下列试验项目进行出厂前试验，试验结果完全符合协议及以下标准要求后方可出厂。
1、变频电源
1）绝缘电阻测试
2）耐压试验：2000V，1分钟
3）负载试验：在满负荷下，各器件的温升不大于45K 。
2、励磁变压器
1）直流电阻测量
2）变比测量
3）空载电流及空载损耗
4）短路阻抗和负载损耗
5）绝缘电阻测试
6）温升试验：额定容量下运行60min,温升不大于65K
3、电抗器试验
1）直流电阻测量
2）电感量测量
3）交流耐压试验
温升试验：额定容量下运行60min,温升不大于65K
4、成套装置试验
（1） 耐压试验：1.1额定电压下，耐压1min；
（2） 短路试验：电压为0.5U，0.8U，1.0U的条件下，将高压输出突发短路3次，保护装置可靠动作，各单元完好。
（3） 噪音小于60dB；
