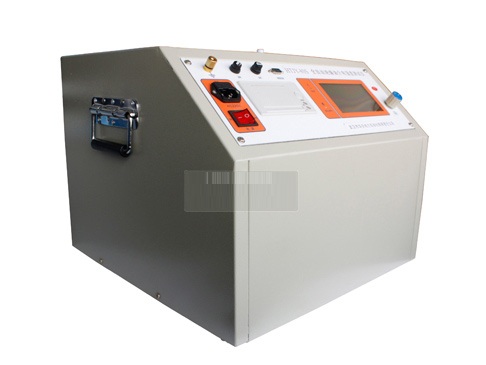

SFJY-80S 绝缘油介电强度测试仪（三杯）

发布日期：2020-06-03　点击：1016次

湖北四方国瑞电力控股有限公司.位于国家级高新技术开发区四方国瑞电力工业园内，是一家专业从事电力电气检测（测量）设备、仪器仪表、电力自动化系统的研发、生产与销售的资深品牌科技企业。

1.1 概述

绝缘油介电强度测试仪是根据国家标准GB-86《绝缘油介电强度测定法》研制而成，仪器LCD显示屏可以实现试验过程和结果显示，内置EEPROM存储器最多可以保存50组试验数据和结果，所有的人机交互操作都由旋转鼠标完成，微型打印机可以随时打印试验结果，测试仪操作简单，功能强大，稳定可靠抗干扰能力极强，试验过程中无死机现象发生。

1.2 名词定义

仪器中使用的项目名词定义如下：

1 搅拌时间

搅拌时间是指试验过程中，仪器控制油杯中的磁振子搅拌“被试油样”的时间。

2 静置时间

静置时间是指试验过程中，仪器输出电压为0kv，“被试油样”置于油杯中等待下一步试验操作所经历的时间

3 初始静置时间

初始静置时间是指试验操作人员选择开始试验后，等待“初始静置时间”后仪器才开始升压。

3 升压速率

试验过程中，输出电压的电压上升速率

4 击穿试验

击穿试验的流程是，仪器输出电压由0kv以2kv/s的速度上升，直至“被试油样”发生击穿为止

5 耐压试验

耐压试验时，仪器升压至耐压值，停止升压，停留一段时间检查是否发生击穿

6 平均值

仪器在进行击穿试验时，“被试油样”发生预置次数的击穿后，所得到的击穿电压平均值。

7 耐压时间

耐压试验时，仪器升至耐压值，所停留的时间

1.3 技术指标

1 输入电压：AC 220V±10%

2 输出电压：AC 0~80KV

3 A杯，B杯，C杯可任意选择和组合

4 升压速率：2KV/s±10%

5 精度等级：3级

6 连续试验次数：1-6次

7 搅拌时间：0~99秒

8 静置时间：0-9分59秒

9 可存储50组数据

10 限压设定：  20KV----70KV

11 耐压时间：  0分钟-----10分钟

12 环境温度：5-40℃

13 相对湿度≤80%RH

14 体积：420×380×410

15 重量：28kg

1.4 仪器面板结构

绝缘油介电强度测试仪面板如图1.1所示，仪器中各部分功能为：

1 显示屏： LCD显示屏为仪器的操作界面，显示试验过程，试验参数和试验结果。

2 选择鼠标：具有左转，右转和确定三个功能键，用于完成仪器的参数设定，试验控制的人机交互操作。

3 复位键：复位整个设备。

4 背光调节：可以调节LCD显示屏的背光强度。

5 打印机：微型打印机，用于打印试验结果。

6 校准：仪器进行计量检测时使用。



图1.1绝缘油介电强度测试仪面板

二 操作方法

2.1 试验操作流程

使用绝缘油介电强度测试仪进行试验时，需要按照如下流程进行操作：

1 将仪器可靠接地

2 断电状态下，将磁振子置于验油杯中

3 “被试油样”必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4 断电状态下，将被试油样装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油，试油盛满后必须静置10-15分钟，方可开始升压试验。

5 断电状态下，罩上电极罩，盖好高压仓

6 合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7 通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。



图2.1 仪器主界面

2.2 击穿试验

进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：

1 进行试验参数设置，设置的项目包括，初始静置时间，试验次数，静置时间和搅拌时间，油杯选择。初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-99秒，三个油杯状态可以“已选”或“未选”。

2 选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3 击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值。

4 操作人员还可以根据需要将试验结果保存和打印。



注意：

1 试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验

2 仪器通电后有高压输出，严禁打开高压仓



图2.2 击穿试验主界面



图2.3 击穿试验操作界面



图2.4 击穿试验结果显示界面

2.3 耐压试验

进入耐压试验后，仪器显示如图2.5所示界面，耐压试验的操作方法为：

1 进行试验参数设置，设置的项目包括：设置电压，耐压时间和油杯选择

2 选择开始试验，进入图2.4所示画面，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐压值电压停留“耐压时间”所设定的时间长度。

3 耐压试验完成后，仪器的显示画面如图2.6所示，显示的试验结果包括耐压值，耐压时间和试验结果（合格为ok/不合格为no）

4 操作人员还可以根据需要将试验结果保存和打印。



图2.5 耐压试验主界面



图2.6 油耐压试验完成界面

注意：

1 试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验

2 仪器通电后有高压输出，严禁打开高压仓

2.4 查看历史数据

在仪器主界面中选择查看历史数据后，进入图2.7所示画面：



图2.7 查看历史数据

画面中显示的内容有当前所保存的试验总组数，当前所选择组的序号和存储时间等，历史数据查看的操作有：

1 将光标移至确认则会进入试验结果查看画面，击穿试验的结果查看画面如图2.8，耐压试验的结果画面如图2.9，在这些界面中可以打印或删除该组数据。

2 光标移至返回，点击确认后，返回至仪器主界面

3 移至删除全部数据后，点击确认将清空仪器中存储的所有历史数据。



图2.8 击穿试验结果显示



图2.9 耐压试验历史数据

2.5 时间设定

在主界面中选择时间设定选项，可进入时间设定界面，调整仪器内置时钟的时间。由于系统对试验数据的记录和查询是以仪器内置的试验时间为标准的，所以推荐在试验之前校准仪器时间。

三 仪器使用注意事项

3.1劣质油试验易损坏仪器

回收的未经过滤加工处理的油介称劣质油，含有相当多的水分和杂质，它的绝缘抗电强度多在12KV以下。特别是含水分较多的劣质油，有的用户为知其劣到什么程度，亦用测高绝缘强度的仪器进行测试，结果对本仪器的高压测试系统易造成损坏，损坏的原因如图3.1所示。



图3.1 雾柱和杂质构成导电介质将两半球连通形成高压回路



正常情况下，高压电极间被绝缘油介填充。测试时两电极间的电压不断加大，不同绝缘强度的油介能承受不同值的高压电场，这个不断上升的高压电场致使绝缘油介不能承受时则被突然击穿，击穿时的瞬变大电流被仪器采集并立即断闸失去高压转入降压运行。

当测试含水分较重的劣质油时，两半球电极间的电压不断升高，同时油介中的水微粒在高压电场的作用下被吸附到球隙间形成淡白色的雾状水柱，由细变粗，水阻越来越小。这种水阻变小，高压变压器电流增大（而无击穿突变放电）的瞬变过程致使仪器受到损坏，限流电阻，保险管烧断甚至会烧毁仪器高压变压器。
