SMG2000B数字双钳相位伏安表
发布日期：2020-06-03 点击：3230次
湖北四方国瑞电力控股有限公司.位于国家级高新技术开发区四方国瑞电力工业园内，是一家专业从事电力电气检测（测量）设备、仪器仪表、电力自动化系统的研发、生产与销售的资深品牌科技企业。
安全事项：
请阅读以下简明的规则，不遵守以下规则可能会导致危险。请阅读完整的使用说明以获取有关安全事项的相关信息。
使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
仪表于潮湿状态下，请勿使用，或更换电池。请勿在强电磁环境下使用，以避免影响仪器正常工作。请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。禁止在易燃性及危险场所测试。
测试前请先确认功能开关已设定在适当的量程范围内。 注意本仪表所规定的测量范围及使用环境。不能用于测试高于500V的电压。
测试时确定导线的连接插头已紧密地插入接口内。相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，请勿将手触输入插孔，以免触电。
仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。避免电流钳受冲击，尤其是钳口接合面。
长时间不用本仪表，请取出电池，当需要更换电池时请选择经认可的电池注意电池正负极。
严禁私自使用、拆卸、校准、维修本仪表。
目 录
一、 概述 3
二、 基本误差 3
三、 工作误差 5
四、 其它技术特性 5
五、 仪表结构 6
六、 安全特性 7
七、 使用操作 7
八、 显示屏角度选择 9
九、 电池更换 10
十、 成套配置 10
一、 概述
该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。
仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
二、 基本误差
2.1 参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5
（g）外参比频率电磁场干扰：应避免
2.2 基本误差极限
2.2.1 交流电压（见表1）
表1：交流电压测量误差
量 限 分 辨 率 基本误差极限
20V 0.01V ±（1.2%RD+2）
200V 0.1V ±（1.0%RD+2）
500V 1V ±（1.2%RD+2）
输入阻抗：各量限均为2MΩ
2.2.2 交流电流（见表2）
表2：交流电流测量误差
量 限 分 辨 率 基本误差极限
200mA 0.1mA ±（1.0%RD+2）
2A 1mA
10A 10mA
2.2.3 相位
U-U、U-I、I-I（见表3）
表3：工频相位测量误差
范 围 分辨率 基本误差极限
0～360° 1° ±3°
测U1-U2相位时电压输入回路阻抗：40KΩ
三、 工作误差
3.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测I1-I2 相位时：10mA～10.00A
测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
3.2 额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
四、 其它技术特性
4.1 显示位数：三位半
4.2 采样速率：3次/秒
4.3 电源：单个 9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸：192mm×95mm×55mm
钳壳尺寸：140mm×42mm×20mm
钳口尺寸：Φ7mm×9mm
4.5 重量
表体：280g
测量钳：2×200g
4.6 储存条件
温度：－10℃～50℃

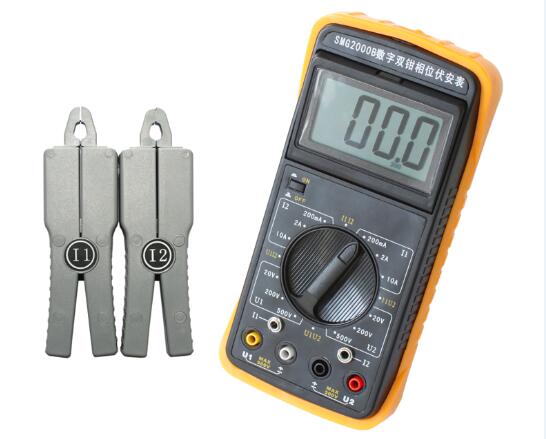

五、 仪表结构
1.绝缘护套 2.三位半显示屏 3. ON-OFF按钮
4.功能量程开关 5.电流钳插孔（2路） 6.电压输入插孔（2路）
7.电流钳钳口 8.电流钳 9.电流钳引线
10.测试鳄鱼夹（4个） 11.测试线（4根） 12.短接线（1根）
六、 安全特性
6.1 耐压
电压输入端与表壳之间、钳形电流互感器（电流钳）铁芯与钳柄及副边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min的试验。
6.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ。
七、 使用操作
按下 ON-OFF 按钮，旋转功能量程开关正确选择测试参数及量限。
7.1 测量交流电压
将功能量程开关拨至参数 U1 对应的 500V 量限，将被测电压从 U1 插孔输入即可进行测量。若测量值小于200V，可直接旋转开关至 U1 对应的 200V 量限测量，以提高测量准确性。
两通道具有完全相同的电压测试特性，故亦可将开关拨至参数 U2 对应的量限，将被测电压从U2 插孔输入进行测量。
7.2 测量交流电流
将旋转开关拨至参数 I1 对应的10A量限，将标号为I1的钳形电流互感器副边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量。同样，若测量值小于2A，可直接旋转开关至 I1对应的 2A 量限测量，提高测量准确性。
测量电流时，亦可将旋转开关拨至参数 I2 对应的量限，将标号为I2的测量钳接入 I2 插孔，其钳口卡在被测线路上进行测量。
7.3 测量两电压之间的相位角
测 U2 滞后U1 的相位角时，将开关拨至参数 U1U2。测量过程中可随时顺时针旋转开关至参数U1各量限，测量U1输入电压，或逆时针旋转开关至参数U2各量限，测量 U2 输入电压。
注意：测相时电压输入插孔旁边符号U1、U2及钳形电流互感器红色“ * ”符号为相位同名端。
7.4 测量两电流之间的相位角
测 I2 滞后 I1 的相位角时，将开关拨至参数 I1I2。同样测量过程中可随时顺时针旋转开关至参数 I1 各最限，测量 I1 输入电流，或逆时针旋转开关至参数 I2 各量限，测量 I2 输入电流。
7.5 测量电压与电流之间的相位角
将电压从U1输入，用I2测量钳将电流从 I2 输入，开关旋转至参数U1I2 位置，测量电流滞后电压的角度。测试过程中可随时顺时针旋转开关至参数 I2 各量限测量电流，或逆时针旋转开关至参数 U1 各量限测量电压。
也可将电压从 U2 输入，用I1测量钳将电流从 I1 输入,开关旋转至参数 I1U2 位置,测量电压滞后电流的角度。同样测量过程中可随时旋转开关，测量 I1 或 U2 之值。
7.6 三相三线配电系统相序判别
旋转开关置U1U2位置。将三相三线系统的A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔。若此时测得相位值为300°左右，则被测系统为正相序；若测得相位为60°左右，则被测系统为负相序。
换一种测量方式，将A相接入U1插孔，B相同时接入与U1对应的±插孔及U2插孔，C相接入与U2对应的±插孔。这时若测得的相位值为120°，则为正相序；若测得的相位值为240°，则为负相序。
7.7 三相四线系统相序判别
旋转开关置U1U2位置。将A相接U1插孔，B相接U2插孔，零线同时接入两输入回路的±插孔。若相位显示为120°左右，则为正相序；若相位显示为240°左右，则为负相序。
7.8 感性、容性负载判别
旋转开关置U1I2位置。将负载电压接入U1输入端，负载电流经测量钳接入I2插孔。若相位显示在0°～90°范围，则被测负载为感性；若相位显示在270°～360°范围，则被测负载为容性。
八、 显示屏角度选择
若需改变显示屏角度，可用手指按压显示屏上方的锁扣钮，并翻出显示屏，使其转到最适宜观察的角度。
九、 电池更换
当仪表液晶屏上出现欠电指示符号时，说明电池电量不足，此时应更换电池。
更换电池时，必须断开输入信号，关闭电源。将后盖螺钉旋出，取下后盖后即可更换9V专用电池。
十、 成套配置
（a）主 机： 1台
（b）测试线： 1套
（c）电流钳： 2 把
（d）铝合金机箱： 1个
（e）说明书： 1本
（f）出厂检测报告： 1份
（g）合格证： 1个
