SFMD-9000智能型SF6密度继电器校验仪

发布日期：2020-06-03　点击：3234次



SFMD-9000智能型SF6密度继电器校验仪

目录



一、仪器概述



二、主要功能及特点



三、主要技术参数



四、操作方法



4.1准备工作



4.2 SF6密度继电器校验



4.3 SF6密度表校验



4.4压力表校验



4.5历史数据



4.6时间设置



4.7电接点检测



4.8省电设置



五、注意事项



六、标准配置



七、售后服务







前言



SF6密度继电器校验的必要性



SF6开关是电力系统中已经被广泛的应用的电器。而其的可靠运行也成为电力系统稳定供电的重要保障之一。SF6密度继电器是在安装在SF6开关上用来监测SF6气体密度变化的唯一手段。因此SF6密度继电器的好坏直接关系着开关是否能够正常运行。因此DL/T596-1996《电力设备预防性试验规程》规定要定期对SF6密度继电器进行校验。





原文：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。





 ——《电力设备预防性试验规程》



一、仪器概述

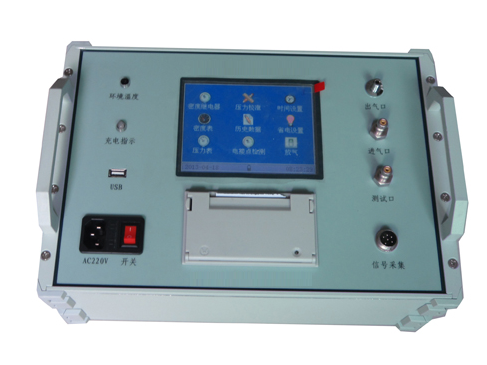

SFMD-9000 SF6气体密度继电器校验装置，是一种智能化全自动SF6密度继电器校验仪器。该仪器采用微机技术，能对各种SF6密度继电器进行校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，也为SF6电气产品的生产、安全运行、预试和维护提供方便。

在封闭容器中，一定温度下的SF6气体压力可代表SF6气体的密度。为了能够统一，习惯上常把20℃时SF6气体压力作为标度值。在现场校验时，在不同的环境温度下，测量的压力值都要换算成其对应20℃时的压力值，从而判断SF6密度继电器的性能SFMD-9000 SF6气体密度继电器校验装置对这个过程是自动完成的，既准确，又灵活方便。本仪器除可对SF6密度继电器校验外，还具有对压力表、密度表进行校验和仪器自校的功能，这样不仅可以一机多用，还免除了仪器送检和返厂校验的难题。



二、主要功能及特点

1.      本校验仪采用高速单片机为核心的测控系统，自动化程度高、重复性好、可靠性高。

2.      仪器可以测试相对和绝对压力两种继电器。

3.      仪器采用进口彩色大屏幕液晶，人性化界面操作方便简单（5.7寸真彩屏）。

4.      仪器在自动采集温度下对SF6密度继电器进行校验。

5.      仪器有数据存储功能（可存储40组数据）并具有掉电数据保护功能，方便以后对测量数据的查询。

6.      仪器可通过USB接口将测试数据上传PC机，自动生成专用测试数据表格。

7.      仪器可对常温压力表和密度表进行校验，并报表式打印测试结果。

8.      仪器管路全部采用快速接头，连接方便。

9.      仪器内部具有时钟功能，也可在线对时钟进行修正。

10.   仪器具有校验功能，以确保仪器的校验精度。

11.   仪器采用高精度压力传感器和世界先进的压力控制元件。

12.   仪器配有多种开关过渡转接头，操作使用方便。

13.   仪器具有继电器触点不带电测试功能，触点不带电时由内部提供DC24V电源，可保证触点在有油膜的情况下信号可靠采集。

三、主要技术参数

1、测量方式：自动测量

2、工作电源：AC220V±10% 50Hz/内置电池

3、测量精度：0.2级

4、显示方式：5.7寸真彩液晶显示

5、测量范围：0～0.9Mpa

6、压力显示分辨率：0.0001 Mpa

7、测量压力类型：绝对压力和相对压力

8、测量触点电压：DC24V

9、温度采集方式：自动

10、仪器使用温度：-30～60℃（最佳使用温度 5～50℃）

11、存储容量：40组

12、通讯接口：USB

13、输入方式：触摸

14、打印方式：针式打印

   15、温度范围：-50℃～125℃  分辨率0.1℃

   16、仪器重量： 6.0Kg

   17、主机外形尺寸：  长440mm×宽300mm×高280mm

    附件箱外形尺寸：长380mm×宽250mm×高150mm



四、操作方法

4.1准备工作



1、连接方法：

打开仪器箱盖，取出附件包里的测试管路和线路，依次充气管路，测试管路、排气管路、信号采集线等。（气路部分必须连接好后方可开机）

注：被测继电器在检测前应拔下原电缆插头 ,或拆开原接线头!!



2、信号采集线的连接方法：

鳄鱼夹采集线的连接方法：





     注：本仪器最多可以同时测量5组触点的继电器，可以根据被测继电器的触点数量及名称对应接入，并在测试菜单中设置相应触点的压力值。



3、将被校的SF6密度继电器、压力表或密度表和仪器的测试接口连接，检查确认各部连接正确，再打开仪器电源进入测量界面。（如内部电池没有电，需外接交流220V为仪器供电）。





4.2  SF6密度继电器校验

（1）       点击主界面上“密度继电器”，进入显示“密度继电器精度等级”的界面，根据被校密度继电器的精度等级输入精度等级，然后按【确定】键进入下一页面，按【返回】键返回到主界面；向上、向下的方向键为数字输入键，向左、向右的方向键为数字位数移动键。





(2)进入密度继电器校验功能，仪器显示压力类型、环境温度、采集次数、继电器编号、密度继电器参数等，点击各项,选择或输入其对应参数值,按【确定】键开始测量，按【返回】键返回到上一界面；只有设置了相关参数，仪器才能开始测量。





注:各参数的设定值在密度继电器表的铭牌标签上,或表盘上!!



(3)  设置完相应的参数后，按【确定】键开始测量，仪器正在测量中：

(4） 测量完毕后屏幕上弹出测试结论的界面，合格或者不合格，点击屏幕上任意位置后，测量结论的界面就会立即消失，再进入下一步操作：





按【上页】键或【下页】键可以查看各个参数的检测数据。

按【保存】键将把测量结果保存在仪器中，保存的数据是按测量时间进行排列，可以在菜单界面的历史数据中进行查询。按【返回】键将返回参数设置界面；按【打印】键将把刚刚测得的数据打印出来。打印界面如下：



选择”是”，将打印当前数据，即测试报告；选择“否”，将回到测试

结果界面。

（5）打印测试报告：



SF6密度继电器测试报告



测试时间：2015年08月03日 12:42:35

当前温度：      11.1℃

仪表编号：      00000001

测试表的精度：  2.5级

测试结论：                合格

压力类型：      相对

单    位：     Mpa

额定设定值     0．600

闭锁1

设 定 值1      P

上切         P20

上切         P

下切         P20

下切



0．000     0.0000      0.0000      0.0000      0.0000

         0.0000      0.0000      0.0000      0.0000

         0.0000      0.0000      0.0000      0.0000

平 均 值         0.0000      0.0000      0.0000      0.0000

误 差 值         *       *       *       0.0000

报警1

设 定 值1      P

上切         P20

上切         P

下切         P20

下切



0．000     0.0000      0.0000      0.0000      0.0000

         0.0000      0.0000      0.0000      0.0000

         0.0000      0.0000      0.0000      0.0000

平 均 值         0.0000      0.0000      0.0000      0.0000

误 差 值         *       *       *       0.0000



































结论：

4.3  SF6密度表校验

在主界面中选择进入密度表校验功能

1、先将被校密度表正确的连接到测试回路。点击“P20设定值” 下面的压力数值输入要产生的20℃压力值，按【确定】键进行测试。



2、充气过程结束后，“P测试值”下显示当前温度下产生的压力值，“P20测试值”下显示20℃下的换算压力值。点击“P20设定值”下数值可对产生的压力值继续进行调节，按【确定】键后产生新的压力值。按【返回】将排气并退出测试。

4.4  压力表校验

在主界面中选择进入压力表校验功能：

1、先将被校压力表正确的连接到测试回路。 点选“P设定值”下数值，输入测试点压力值,按【确定】键进行测试。



2、充气过程结束后，按 【减小】键或【增大】键进行调节，完毕后按“P设定值”下数值设置进行下一值测试，按【确定】键进行测试或者按【返回】键退出测试。



4.5  历史数据

历史数据是密度继电器校验时保存到仪器中的数据。进入历史数据查询功能后。信息是按时间顺序排列的，双击想查看的数据的编号即可选中该数据，再次点击该数据的编号即可查看完整的测试报告，按【删除】键则删除所选择测试记录的数据。

  按【上页】键和【下页】键进行翻页。

  按【清空】键将存储的数据全部删除。



4.6时间设置





在时间设置界面中，点击需要修改的数值，选中后按【加大】键或【减小】键设置时间值，按【确定】键保存并退出，按【返回】键退出但不保存修改的数值。

4.7电接点检测

在主界面中选择进入电接点检测功能。

1、先将被检测的表正确连接到检测回路。



2、点击P起始值输入开始充气的压力。

3、点击P终点值输入开始放气的压力。

4、按【确定】键，仪器会立即充气至P起始值压力然后缓慢充气。当测试表指针遇电接点时，仪器会停止充气并且蜂鸣器发出“嘀”声，P测试值显示实时压力，P20测试值显示20℃时压力（针对密度表）。

5、 按【确定】键，仪器继续充气到P终点值压力后放气，遇到电接点后停止放气。继续按【确定】键，仪器继续放气，到达P起始值后直接放气到0Mpa,检测结束。

4.8节电设置





点击需要修改数值选中后，按【加大】键或【减小】键设置参数值，屏幕背光亮度最小值0等级，最高值7等级。屏幕背光延时值最小值0分钟（即屏幕常亮，无休眠），最大值30分钟（即无操作30分钟后屏幕背光关闭黑屏，以节省电量）。按【确定】键保存设置的参数，按【返回】键退出设置界面。



五、注意事项

5.1  当被校密度继电器所处环境温度与校验仪温度有差异时，要让两者处于同处一地，温度相同，保证校验精度。

5.2  本仪器属于精密仪器，在使用、运输过程中应避免强烈震动。

5.3  本仪器自校功能的设计是为了便于中试人员或使用单位专业调校人员使用，如非专业人员使用此功能会影响仪器的精度。

5.4  本仪器属于精密仪器（禁油）。

5.5  严禁使用带有杂质的气源。

5.6  测试管路中严禁进入油污。

5.7  严禁校验带有油颗粒的表计。





六、标准配置

主机             1台

电源线     1根

打印纸     2卷

合格证     1份

使用说明书     1套

快速插拔管路         2根

信号采集线     1根

转换接头         1套

充气连接杆     1套



七、售后服务

本公司对产品实行三包。凡用户在遵守使用原则的情况下，确因制造质量所引起不能正常工作，公司负责包修、包换、包退。

1.产品的保修期为壹年，用户从实际收到货物开始计算。凡在保修期内出现问题，公司负责维修。

2.用户可随时将仪器的使用情况或意见告知本公司。
