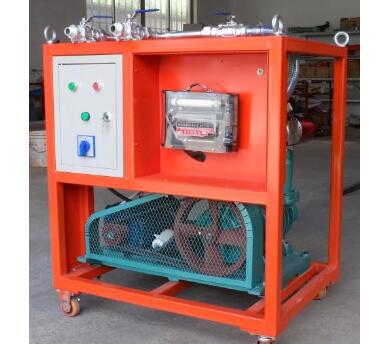

SFCQ-2000 SF6抽真空充气装置

发布日期：2020-06-03　点击：25161次

SFCQ-2000 SF6抽真空充气装置目 录



第1章 产品描述   - 1 -

第2章 装置性能   - 2 -

第3章 装置原理   - 3 -

第4章 操作过程   - 4 -

4.1 SF6电器设备抽真空         - 4 -

4.2 对SF6电器设备回充气体       - 5 -

附录1 压力单位换算表        - 5 -



 产品描述

 随着电力行业的迅猛发展，电力行业基础建设和设备的投入，尤其是SF6电器设备的不断增加，对SF6电气设备在安装调试、检修维护的要求越来越高，相关部门对SF6电器设备（尤其是GIS）施工及检修过程中的抽真空和回充补气提出更高的质量和时间要求。为适应这一发展的需要，本公司在多年从事SF6气体电气设备试验、检测及专业技术经验积累的基础上，根据国外最新、最先经的维护设备的事情分析，研制了技能达到国外先进设备的技术指标要求，又能满足国内用户价格要求的产品——SFCQ-2000系列SF6气体抽真空及回充装置。

 SFCQ-2000系列SF6气体抽真空及回充装置主要应用于各供电公司、送变电工程公司、发电厂、超高压输变电站、SF6电器开关制造厂等部门，作为GCBP、GCBT、GIS等SF6电器产品在安装、调式、检修时使用的辅助设备。利用本装置对上述电器产品进行抽真空、回充SF6气体操作，同时本装置亦可用作其它部门抽真空和回充气体的设备。

本装置除了具有SF6气体抽真空及回充需要的所有功能外，还具有以下特点：

     数字式真空度显示（可按用户要求配置其它真空表）；

     配有各类进口、国产SF6电器设备连接接头 (选配)；

     根据用户设置的时间或真空度，自动抽真空（选配）；

     多种保护功能，有效保证真空泵安全运行；

     维护方便，装置都采用了性能优良的部件，长时间使用也无需维修。

 装置性能

产品型号         真空泵速率（m3/h）    极限真空

（pa）     抽真空时间（s）

                            170L          340L          680L          1360L       2700L       5400L

SFCQ-2000        540  ≤5*10-2 2       4       12     20     40     80



     外型：90cm×65cm×1200cm（长×宽×高）

     重量：380Kg 左右

     工作电压：380~460V 50Hz交流电

     噪音水平：<65dB(A)



 装置原理

装置原理图见图1：



图1  SFCQ-2000型SF6抽真空及回充装置原理图

装置基本配置：

编号         名称         型号         数量

1       前级真空泵

二级罗兹泵*  额定速率90m3/h

额定速率150L/S     1

1

2       管道         DN30,螺纹不锈钢波纹管       1

3       球阀、电磁阀         316 . GU型真空球阀，DDC真空电磁阀      7

4       真空表     数字显示         1

5       软管         长度5m，憎水材料组成       5

6       连接插件         可选配各种类型的电器设备接口



 操作过程

4.1 SF6电器设备抽真空



图2  SF6电器设备抽真空连接示意图

第一步：通过软管将装置和SF6电器设备连接在一起。

第二步：按下控制面板上的绿色抽真空按钮，启动抽真空功能（前级泵将先启动，待真空度达到一定预设值罗兹泵启动）。

第三步：缓慢打开真空泵球阀和管道连接球阀。

第四步：抽空SF6电器设备，直至达到稳定的真空度。

第五步：等达到设定真空度后，设备进入自动状态。（出厂设定为：低于30Pa时进入计时状态，当计时结束后停机，回升到200Pa时自动启动。）

注：本装置为选配件。修改设定值见《数显电阻真空计说明书》。

初试值：O1H=5000Pa；O1L=30Pa；O2H=200Pa；O2L=200Pa。

4.2 对SF6电器设备回充气体



图3  对SF6电器设备回充气体连接示意图

第一步：在确保装置连接管道真空后，关闭真空泵球阀和真空真空计阀

第二步：将SF6气瓶连接到SF6回充设备上。

第三步：打开SF6气瓶，调节减压阀到所需的充压，打开装置连接管道阀门，回充气体。

第四步：当达到所需的充气压力时，再次关闭SF6气瓶，关闭所有阀门，完成回充操作。









附录1 压力单位换算表

         帕斯卡     巴     公斤/厘米2    磅/英寸2         大气压     毫米汞柱         英寸汞柱

帕斯卡     1       10-5 1.02*10-5         1.45*10-4         9.869*10-6       7.501*10-3       2.953*10-4

巴     105  1       1.020        14.5 0.9869      750.1        29.53

公斤/厘米2    9.807*104        0.9807      1       14.22        0.9678      735.6        28.96

磅/英寸2         6.895*103        6.895*10-2       7.031*10-2       1       6.805*10-2       51.71        2.036

大气压     1.013*105        1.013        1.033        14.7 1       760  29.92

毫米汞柱         1.333*102        1.333*10-3       1.36*10-3         1.934*10-2       1.1316*10-3    1       3.937*10-2

英寸汞柱         3.386*103        3.386*10-2       3.453*10-2       0.4912      3.342*10-2       25.4 1



真空泵技术参数

型号         抽气速率

L/S    极限压力Pa    连续工作允许压强≤Pa         最高工作温度

0C    噪声(A)    用油量

L       配用功率

KW   转速

r.p.m.       入口内径

mm  总重量

KG

BSV90       15     ≤6*10-2 ≤4000     100  ≤78         4.5   2.2   1430         40     200

BSJ150L   70     ≤5*10-2 ≤1000     100                     1.5   2900         80     95
