有载开关参数测试仪技术指标

发布日期：2020-06-02　点击：3228次

一、概述

有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。本变压器有载分接开关参数测试仪器，主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小、重量轻、抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发、供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、仪器应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、在测试过程中，禁止移动测试夹和供电线路。

三、性能特点

1、仪器输出电流大，重量轻。

2、仪器输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻。

3、具有完善的保护电路，可靠性强。

4、立式机箱结构，5.7寸的大液晶显示，便于现场操作。

5、具有U盘存储功能，可以存储更多数据波形。

四、技术指标

1、输出电流：1.0A、0.5A、0.3A、三档可选。

2、电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω。

3、电阻测量精度：±(读数×5%+5个字)，分辨率：0.01Ω。

4、过渡时间测量范围：1～250mS。

5、过渡时间测量精度：±1mS，分辨率：0.1mS。

6、采样频率：10K。

7、存储方式： U盘存储、本机存储。

8、工作温度：-20℃～+50℃。

9、环境湿度：≤90%RH，无结露。

10、工作电源：AC220V±10%，50Hz±10%

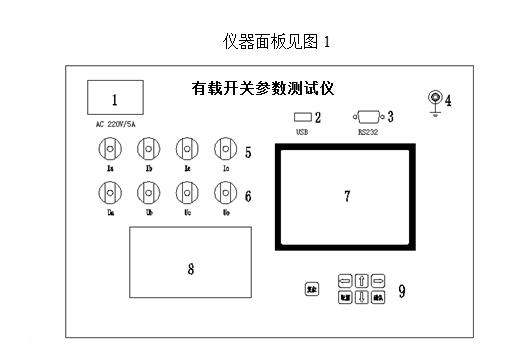

1、电源开关：整机电源输入口，带有交流插座，保险仓和开关。

2、U盘接口：外接U盘用。

3、232串口：串口通讯和装置升级用。

4、接地柱：为整机外壳接地用。

5、电流输出端子：Ia、Ib、Ic、Io分别对应变压器的A、B、C、N。

6、电压输入端子：Ua、Ub、Uc、Uo分别对应变压器的A、B、C、N。

7、显示器：320×240点阵液晶显示器。

8、打印机：热敏打印机，打印测试结果。

9、按键：操作装置用。“复位”键：使装置整机复位，恢复到上电状态；“↑↓”键：移动光标或修改数据(在波形分析菜单中为选择标尺)；“←→”键：选择移动(在波形分析菜单中为标尺移动)；“确认”键：确认当前操作；“取消”键：放弃当前操作。
