串联谐振耐压装置质量比较好的厂家

发布日期：2020-06-02　点击：3183次

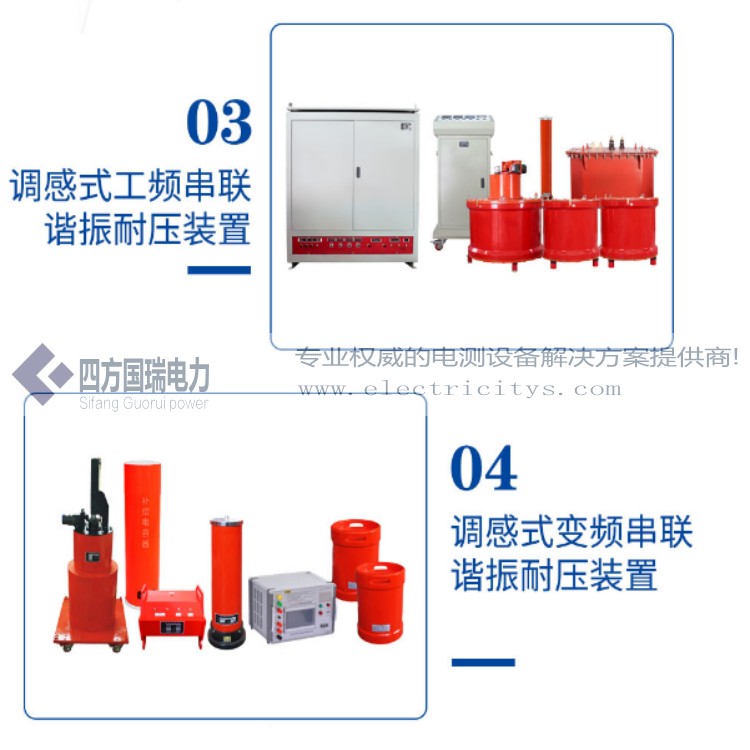

串联谐振交流耐压试验装置，简称串联谐振装置，它是运用串联谐振的原理，通过励磁变压器激发串联谐振回路，并在电抗器电感L固定情况下调节输出频率f，或者在频率f（50HZ或60HZ）固定的情况下调节电抗器的电感L, 当测试频率f、电抗器电感L、被试品电容三个参数使 2пf L=1/2пf Cx （即ωL=1/ωCx）条件达成时，即测试回路达到谐振状态，此时谐振电压即为加到被试品上的试验电压，据此，串联谐振交流耐压试验装置又分为调频串联谐振试验装置和调感串联谐振试验装置。

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q；

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30；

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿；

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患；

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压；

6、整个装置单件重量很轻，便于现场使用；

7、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式；

8、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找；
9、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点；

10、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化；

电缆交流耐压机、调频串联谐振装置应该能满足您的要求：这套变频串联谐振高压试验方面，自行开发的调频、调压软件技术，领先于国内高压试验行业，利用这一技术设计，制造的变频串联谐振高压试验装置，完全符合国家有关高压试验的规程和要求。变频串联谐振耐压成套装置专整套装置的组成整套装置由调频调压电源、激励变压器、电属抗器、分压器等组成，价格是不等的。

四方国瑞电力是国内专业的电力承装(修、试)资质及电力承试设备研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。四方国瑞电力24小时为您服务：027-61903638。
