四级承试设备回路电阻测试仪操作指引

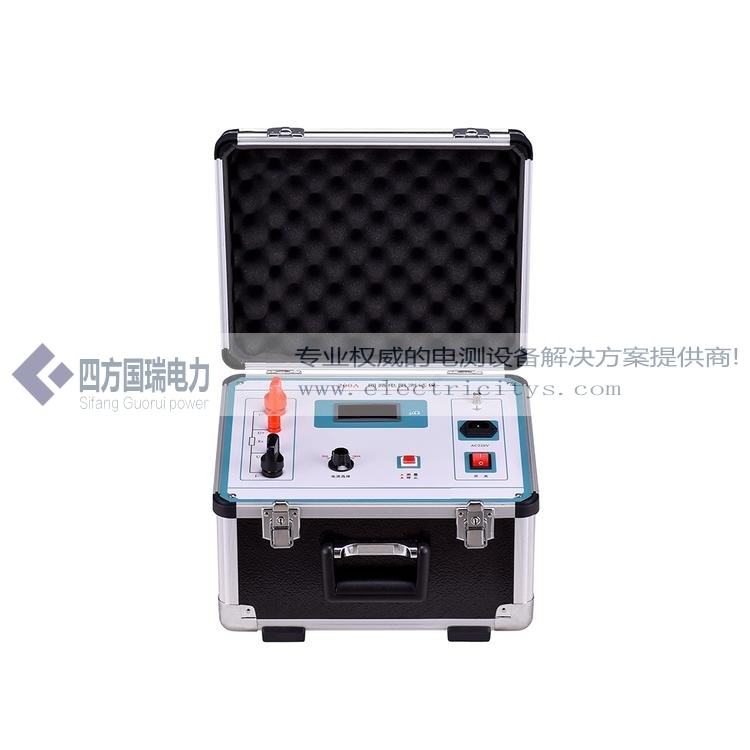

(1)回路电阻测试仪(又叫开关回路电阻测试仪)的电压电路接触性差。在大多数情况下，断路器的终端在长期运行后会在终端的外表面产生氧化膜或油膜。当回路电阻的电压测试钳连接到这样的端子条时，它可能产生不良的接触，甚至电压测试线夹本身也应该产生一定的接触电阻。当接触电阻等于电压采样电路的内阻时，试验结果将受到严重影响。

(2)回路电阻测试仪电压回路开路，测试现场无强电场干扰。在这种情况下，由于放大器输入的差模电压基本为0，所以仪器显示的测试值接近0。如果测试仪有足够的现场测试经验，可以判断是仪表电压回路的异常测试线。如果测试人员没有足够的现场测试经验，可能会误判测试人员的问题，中断测试，更换或修理仪器，延误停电时间，给测试工作带来不必要的麻烦。

(3)回路电阻测试仪电压回路开路或接触不良(开路时可视接触电阻R1无穷大)，测试现场有较强的电磁干扰，如母线带电。此时带电母线通过以空气为介质的电容，干扰测试仪的两条电压测试线。由于干扰的作用使回路测试仪电压采集线两端出现差模电压。

如果干扰较大，回路电阻测试仪将显示比被测产品电阻值大得多的值。这时，如果测试人员有足够的现场测试经验，他就可以判断出测试结果的异常，从而引起大家的注意，最终得到了正确的测试结果，但如果测试人员没有足够的经验可能会误判开关回路电阻值超标，可能会采用停电检修的方法处理缺陷，给电力生产造成不必要的损失。

如果干扰强度不是很大，仪器表明该值正好在断路器合格电阻的范围内，这与“(1)电压回路接触差”的结果相同，也会导致误判。
