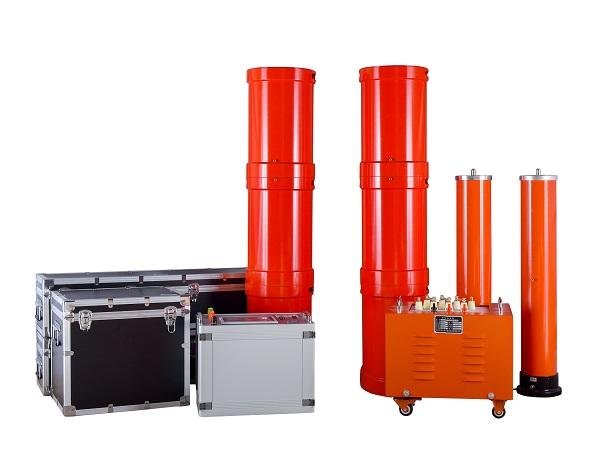

XZB-810kVA/135kV/45kV变频串联谐振试验装置

发布日期：2020-05-31　点击：3504次

四方国瑞电力是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。

方案说明：

A.本方案针对的试品对象仅限于文中所列项目，任何细微的改变均可能导致方案的变更，请勿随意套用；

B.本套装置的工作环境已经在文中明确限定，如果使用人员不重视，可能导致设备的损毁；

C.如有新技术在此设备中应用，我们不会对既往的方案进行修改，因此在您选择我们的产品时一定要让我们的销售工程师重新制定新的方案，此方案仅供参考。

本方案被试品以及试验要求是：110kV/400mm2电缆，长度1km耐压试验，电容量≤0.165uf，试验电压128kV。

1km电缆变频串联谐振试验装置解决方案如下：

Ⅰ.被试品试验工作环境

1.环境温度：－150C~40 0C;

2.相对湿度：≤90%RH;

3.海拔高度:  ≤2500米；

Ⅱ.串联谐振试验装置主要技术参数及功能

1.额定容量：810kVA；

2.输入电源：单相380V电压，频率为50Hz；

3.额定电压：135kV；90kV；45A

4.额定电流：6A；9A；18A

5.工作频率：30-300Hz；

6.波形畸变率：输出电压波形畸变率≤1%；

7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

8.温    升：额定负载下连续运行60min后温升≤65K；

9.品质因素：装置自身Q≥30(f=45Hz)；

10.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

11.测量精度：系统有效值1.5级；

Ⅲ.试验设备遵循标准

GB10229-88            《电抗器》

GB1094　　　　　　　　《电力变压器》

GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96   《外壳防护等级》

GB2900   《电工名词术语》

GB/T16927.1~2-1997　　 《高电压试验技术》

Ⅳ.装置容量确定：

64kV/110kV,400mm2电缆1000m，电容量≤0.165μF，试验频率为30-300Hz,试验电压128kV。频率取40Hz，

   试验电流I=2πfCU试 =2π×40×0.165×10-6×128×103=5.3A

对应电抗器电感量 L=1/ω2C=96H

设计12节电抗器，使用电抗器三节串四组并联，则电抗器单节为67.5kVA/45kV/1.5A/128H，系统总容量为810kVA。

Ⅴ.通过以上装容量确定后，可以得出结论：设计12节电抗器，使用电抗器三节串四组并联，则电抗器单节为67.5kVA/45kV/1.5A/128H，系统总容量为810kVA。

Ⅵ.电抗器使用关系表

（二）试验时使用关系列表

设备组合 被试品对象	电抗器 67.5kVA/45kV 九节	激励变压器输出端选择
110kV/400mm2电缆1000m	使用电抗器三串四组并	6kV

Ⅶ.四方国瑞电力推荐串联谐振系统配置及其参数

1.激励变压器JLB-20kVA/3kV/6kV/0.4kV        2台

a)额定容量：20kVA；

b)输入电压：380V，单相；

c)输出电压：3kV；6kV；

d)结    构：干式；

e)重    量：约135 kg；

2.变频电源XZB-F-40kW/380V               1台

a)额定输出容量： 40kW

b)工作电源：380±10%V（单相），工频

c)输出电压：0 – 400V，单相，

d)额定输入电流：105A

e)额定输出电流：105A

f)输 出 波 形：正弦波

g)电压分辨率： 0.01kV

h)电压测量精度：0.5%

i)频率调节范围：30 – 300Hz

j)频率调节分辨率：≤0.1Hz

k)频率稳定度：    0.1%

l)运 行 时 间：额定容量下连续60min

m)额定容量下连续运行60min元器件最高温度≤65K;

n)噪 声 水 平：≤50dB

o)可实现以下功能

1)内部由嵌入式触摸屏控制,操作功能得到优化,操作简单

2)自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.01Hz

3)自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程

4)自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线。

5)耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验情况进行操作

6)全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7)软件经过严格模拟运行检验，运行安全、稳定、可靠

8)自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据；

9)液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流

10)保护功能：具有断电、过流、过压及闪络保护功能；

a)过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置

b)过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置

c)击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件会击穿

d)断电保护：试验电源断电后，装置能快速保护

11)变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动

12)外观及操作界面充分采用人性化设计，美观大方，操作简便

13)重量约38kg；

3.高压电抗器 DK-67.5kVA/45kV                 12节

a)额定容量：67.5kVA;

b)额定电压：45kV；

c)额定电流：1.5A；

d)电 感 量：128H/单节；

e)品质因素：Q≥30 (f=45Hz)；

f)结    构：干式；

g)重    量：约62kg；

4.电容分压器FR-130 kV -1000 pF                1套

a)额定电压：130KV

b)高压电容量：1000pF

c)介质损耗：tgσ≤0.5%；

d)分 压 比：1000：1

e)测量精度：有效值1.5级;

f)重    量：约10kg

Ⅷ.总结：1km电缆变频串联谐振试验装置解决方案为：XZB-810kVA/135kV/45kV变频串联谐振试验装置

四方国瑞电力配置设备一览表

（一）配置设备一览表

序号	设  备  名  称	型  号  及  规  格	单位	数量	备注
1	激励变压器	JLB-20kVA/3kV/6kV/0.4kV	台	2
2	变频电源	XZB-F-40kW/380V	台	1
3	高压电抗器	DK-67.5kVA/45kV	台	12
4	电容分压器	FR-130kV-1000pF	套	1
5	试验连接线		套	1

（二）设备附件及相关资料一览表

序号	资  料  名  称	单位	数量	备  注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1
