湖北四方国瑞电力控股有限公司是专业生产承修装试 直流电阻测试仪厂家

一、概述

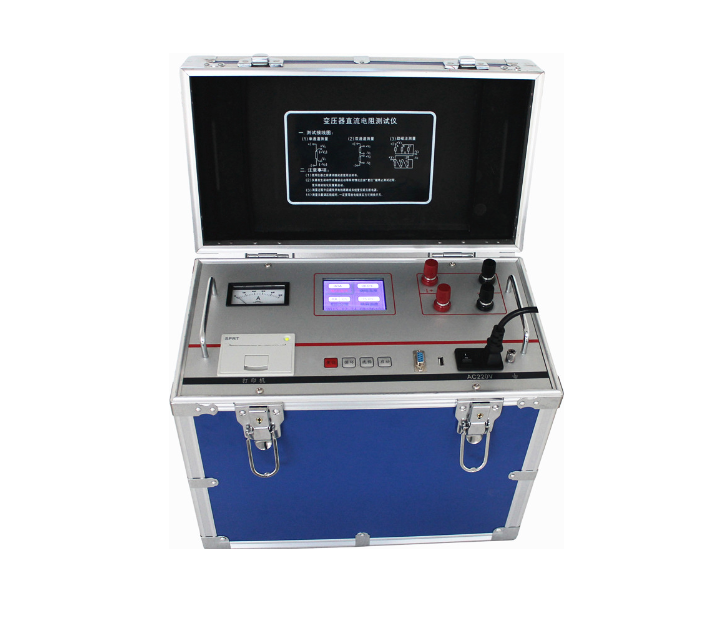

变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的SFZY-20A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、安全措施

1、使用本仪器前一定要认真阅读本手册。

2、仪器的操作者应具备一般电气设备或仪器的使用常识。

3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。

4、仪表应避免剧烈振动。

5、对仪器的维修、护理和调整应由专业人员进行。

6、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

7、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

8、测试过程中，禁止移动测试夹和供电线路

三、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能功率管理技术，仪器总工作在最小功率状态，有效节能，减少发热。

7、320X240点阵的超小像素点的65K真彩色液晶，

8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅

9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储

四、技术指标

1、输出电流：<5mA、1A、2.5A、5A、10A、20A

2、最小分辨率：0.1μΩ

1、量程：   100μΩ～1Ω     （20A）    500μΩ～2Ω     （10A）

1mΩ～4Ω        （5A）     2mΩ～8Ω         (2.5A）

5mΩ～20Ω        (1A）     10Ω-20KΩ       （<5mA档）

3、准确度：±(0.2%+2字)

4、工作温度：0～40℃

5、工作湿度：<90%RH，不结露

6、外形尺寸:长400mmX宽225mmX高350mm

7、重量：仪器13KG 线箱；5KG

注意事项

1、必须要等放电结束，报警声停止后，再进行拆线，否则危险。

2、在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点。

3、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择更大的电流进行测试。

4、测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
