串联谐振试验装置用途

发布日期：2020-05-29　点击：5256次

串联谐振试验装置：各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。串联谐振试验装置在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。目前，比较好的方法是采用串联谐振的方法进行耐压试验。

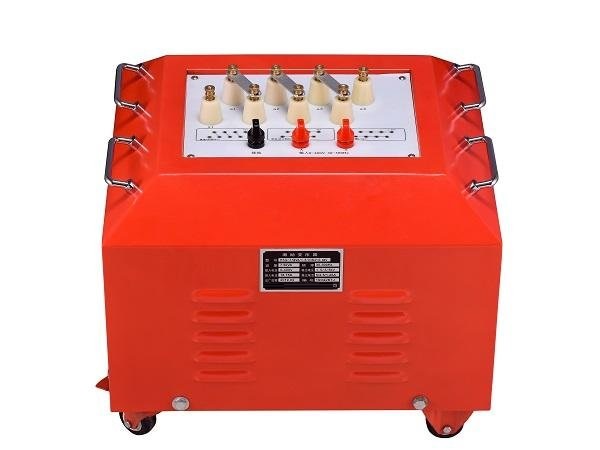

调频串联谐振耐压试验装置变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。

调频串联谐振耐压试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。调频串联谐振耐压试验装置适用于60KV、220KV，500KVGIS交流耐压试验。调频串联谐振耐压试验装置适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验。

串联谐振试验装置利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置

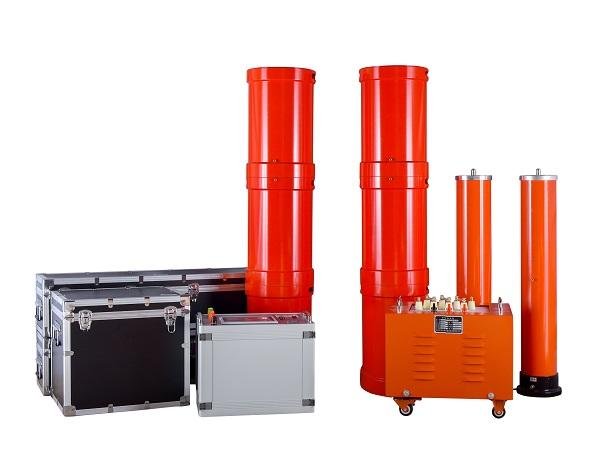

串联谐振试验装置由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。串联谐振试验装置被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。
