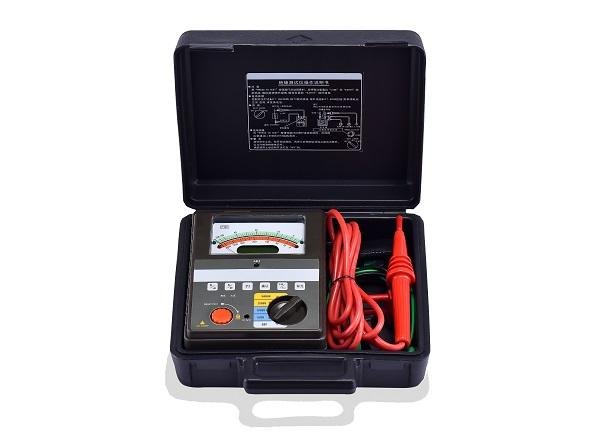

绝缘电阻测量

发布日期：2020-05-29　点击：1277次

绝缘电阻是与带电部件（住宅电缆）并联的电阻。介电状态和电阻状态之间没有绝对差异，因为根据条件，同

一物质既可以是电介质又可以是电阻器。区分物质在电阻和电介质中的行为的主要条件是基于麦克斯韦电介质

弛豫时间的概念，电介质最简单的等效电路是具有并联电阻的电容器。

真正的绝缘结构并不总是由均匀的电介质组成。它们可能包含不同电介质的成分，也可能仅具有界面。即使在

这种情况下，也会出现电导率的新特征，特别是，不仅应考虑电介质本身的电导率，还应考虑界面。边界的存

在本身不会改变结构的电导率，但是表面不可避免地包含化学活性元素。与空气接触时，表面富含空气中所含

的物质。已知即使与清洁的空气接触，水也被吸附在表面上，例如，在氧化物的表面上最多可以包含100个分子

层的水。发生表面电导率，即 电导率与电荷载体在表面上的出现和移动有关。

考虑到以绝缘电阻测试仪为单位的表面电导电阻，例如MIC-1000电阻表，湿度计和电绝缘的老化程度，MIC-

2500，MIC-5000和MIC-3绝缘表，接地导体和电势均衡，请使用三重钳位方法-高压连接器得出“中点”-“

E”的结论。使用时，要考虑表面电导率电流来调整结果。一个很好的例子是测量屏蔽层和一根电缆芯之间的绝

缘电阻。

黑色表示被测芯的绝缘层周围有金属箔。在漏电流I R-E 和I E-COM不相等 的情况下，我们沿界面具有表面

电导率的情况。

绝缘电阻R ISO 表征通漏电流I SLE （R ISO = U adj / I SLE）。直通电流I cc （泄漏电流）在恒定电压

的影响下流过电介质，这是由于电介质中存在不同性质的自由载流子。

在接通恒定电场时，由于极化的快速形式，I cm的偏置电流流经电容器的电介质

在非极性均质电介质中，然后建立直通电流-I SLE。吸收电流也流过极性和非均质的电介质-I abs，这是由与

延迟（松弛）极化建立相关的电流的有源分量引起的。

为了在测量的初始阶段排除大电流的流动，绝缘电阻表会限制流动的电流量，从而消除对绝缘的可能损害。输

出电流限制为1 mA。

随着被测物体的电容充电（通过直流电），兆欧表端子上的电压（线性）增加。然后设定工作点-电压达到设定

值并且电流稳定（该电流是电介质I SLE的通过电流）。

在测量过程中累积的电荷是潜在威胁的来源，在设备测量结束时，电荷会自动放电（通过内部电阻器）。在恒

定电压下进行测量以最大程度地减小电容对测量结果的影响。

从操作的角度来看，绝缘材料的状态由两个系数来表征-吸收系数（介电吸收比-DAR）和极化指数（极化指数-

PI）。

吸收系数表征绝缘材料的水分含量。吸收系数是绝缘电阻测试仪在施加电压后60秒钟（R 60）和从绝缘电阻测

试仪开始施加测试电压（R 15）后15秒钟测得的电阻之比：abs = R 60 / R 15。
