回路电阻测试仪的功能及特点

发布日期：2020-05-28　点击：1171次

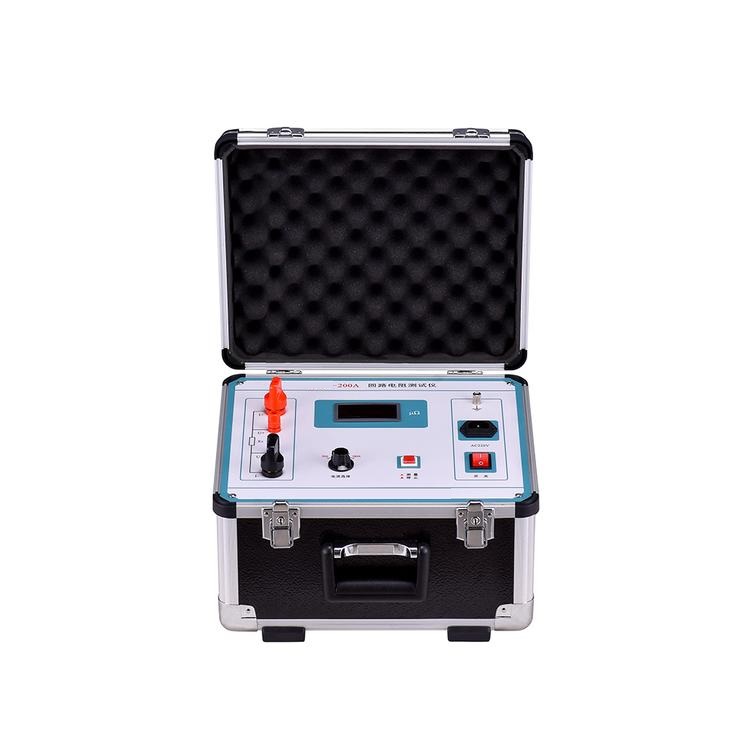

回路电阻测试仪，又称RX变压器回路电阻测试仪，英文名称：Loop Resistance Tester。回路电阻测试仪的详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。对此我厂按新规程要求设计开发出新一代智能回路电阻测试仪产品，该产品适用于测试高低压开关的主触头接触电阻值，高低压电缆线路的直流电阻值等。

目前，电力系统中普遍采用常规的双臂直流电桥测量变压器线圈的直流电阻、高压断路器的接触电阻，而这类电桥的测试电流仅为mA级，难以发现变压器线圈导电回路导体截面积减少的缺陷。在测量高压开关导电回路的接触电阻时，由于受到油膜和动静触点间氧化层的影响，测量的电阻值偏大若干倍，掩盖了真实的接触电阻值。根据《DL / T 845.4一2004中华人民共和国电力行业标准电阻测量装置通用技术条件。

《回路电阻测试仪》对断路器、隔离开关接触电阻的测量电流作出不小于100A的规定，以确保测量的准确度。
回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。

仪器特点：
1.液晶显示器、高速热敏打印机；
2. 本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点；
3.人机对话全键盘操作方式，智能化工作全过程；
4. 使用了精密仪用运算放大器和高精度四重积分A/D转换器，结合高性能16位单片机，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度；
5. 本产品还设计了实时日历时钟，为打印、保存数据提供时间依据；
6. 数据存储与历史数据浏览功能，可存储大量数据，并具有掉电保护功能；
