声学方法确定电缆线上损坏位置

发布日期：2020-05-28　点击：1319次

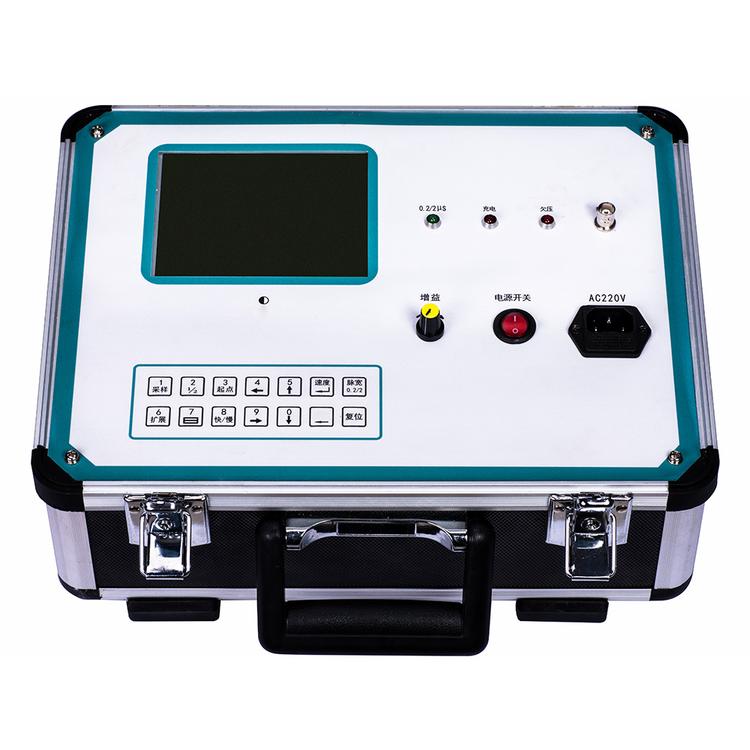

声学方法基于聆听电缆线损坏点上方损坏通道中由火花放电引起的声音振动。 声学方法几乎是通用的，并且在许多电缆网络中是主要的绝对方法。他们可以确定不同性质的损坏：具有不同 瞬态电阻的单相和相间故障，一个，两个或所有铁芯的断裂。在某些情况下，有可能在同一条电缆线上发现几 处损坏。 电缆损坏时收到的火花放电有两种产生方式。 如果在常规测试中发现“浮动故障”，则通常会在联轴器中发生损坏。损坏部位的电阻很大-单位和数十兆欧。 使用电力电缆故障测试仪，损坏的铁芯上的电压升高。一旦在损坏部位发生击穿，就使用振动放电法确定到损 坏部位的距离。第一次击穿后，损坏的电缆芯中的电阻将恢复，并且直流测试设备的电压会再次上升到击穿电 压。这种故障频率可能会持续很长时间。在到损坏位置的测量距离区域内，操作员沿着电缆线路移动，可以将 声波放电固定在损坏位置

使用电缆故障测试仪为电容器充电，然后通过火花隙（火花隙可以控制或不受控制-空气）将高压波发送到电 缆的损坏的芯线，以代替发生损坏的损坏部位，从而产生声音信号。移动测量实验室有两组高压电容器。一组 用于最高5 kV的工作电压，最高200μF的电容（低压声学），另一组用于最高30 kV的工作电压，最高5μF的电 容器（高压声学）。如果在第一组电容器的操作过程中由于故障位置的高电阻而无法造成击穿，则必须从第二 组电容器切换电路并开始工作。操作员通过脉冲或波法在所谓的损坏区域中沿电缆线移动，以下方式执行测 量。那么您需要切换电路并使用第二组电容器工作。操作员通过脉冲或波法在所谓的损坏区域中沿电缆线移 动，以以下方式执行测量。

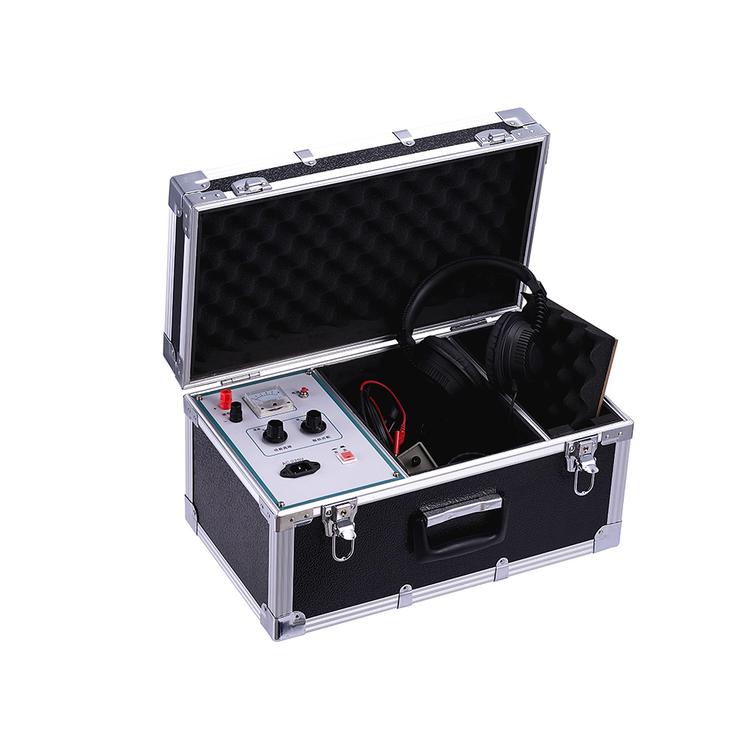

当使用具有一个放大通道的电缆检测器时，来自声学换能器的信号会被接收器放大，并馈送到百分表和耳机。 沿着电缆线路线行驶时，操作员只能借助耳机收听信号，并且仅在直接电缆损坏的地方聆听信号，当声音信号 明确固定时，有必要使用百分表以箭头指示最大的偏离点来确定损坏的位置。当使用具有两个放大通道（一个 用于放大来自声换能器的信号，另一个用于放大来自电磁波场的感应换能器中感应的信号）的电缆检测器时， 搜索如下进行。 当沿着电缆线移动时，电磁波在感应换能器中感应出的信号通过接收器放大路径进入箭头指示器，而声学换能 器的信号则通过其放大路径进入耳机。结果，操作员清楚地意识到损坏处存在故障，而没有听见声音信号，而 是继续沿着电缆线移动到损坏处。在损坏的地方，当耳机中听到声音信号时，您应该切换到声音搜索模式。在 这种情况下，声音信号将通过接收器的放大器路径到达耳机和百分表，从而最大程度地确定损坏的确切位置。 如果在损坏部位不发生击穿，则必须在所有芯线与电缆护套之间的电缆远端安装短路电路。在这种情况下，当 测试电压升高时，电缆芯之间的断裂会发生故障。在这两种情况下，都可以通过声学方法找到损坏的位置。
