回路电阻测试仪在电力保障中的作用

发布日期：2020-05-26　点击：1045次

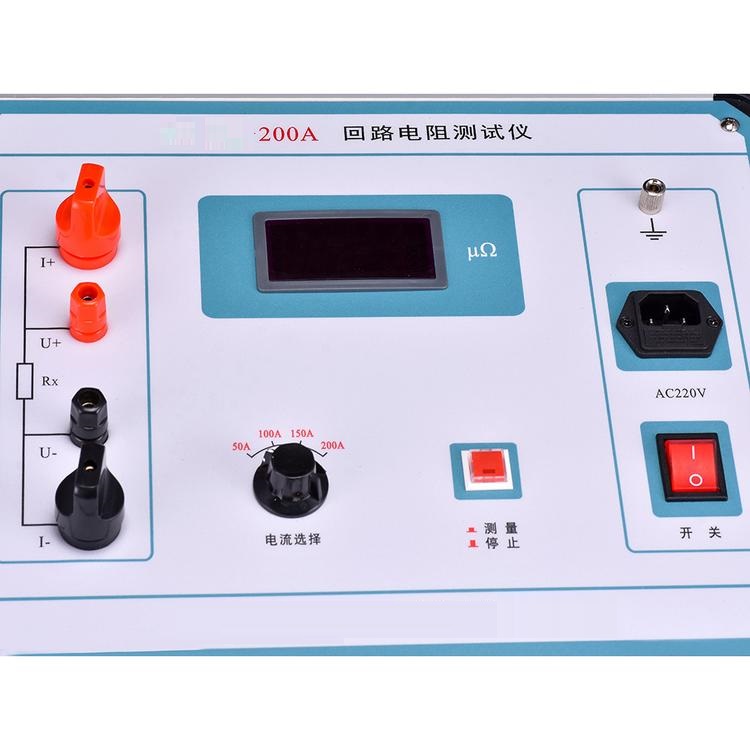

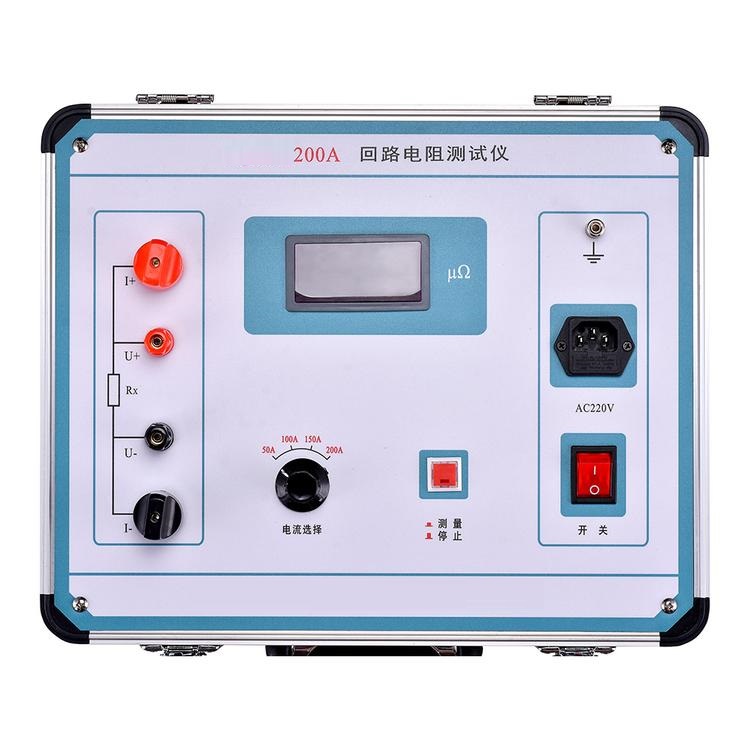

回路电阻测量技术在电子电气保障中起着非常重要的作用：如在技术保障及维修工作中常需要测量线路的电阻，对继电器、接触器、按钮、开关等触点的接触电阻以及故障率较高的设备进行定期阻值检测，使触点接触电阻阻值控制在一定的范围内，以便操作人员掌握设备的量变情况，将故障消灭在萌芽状态。而这类电阻的阻值常是微欧级，用万用表根本无法测量。我们设计的便携式数字微欧回路电阻测试仪测量具有精度高、读数稳定、可靠性好、操作简便的优点，具有较强的实用性。

回路电阻测试仪设备的的基本原理：用特定电流源提供100A以上的测试电流，加在待测的回路电阻上，同时运用信号采样电路采集回路电阻两侧的电压电流信号。将取得的信号用放大器放大，再经过A/D转换以及微处理器的处理、运算，再由单片机运算、处理得到所需的值，后送到显示设备中显示出测量的电阻值。

设备各元件设计说明：

1、设计任务的确定：主要包括电源的选择,集成运放及A/D转换电路的应用,以及单片机的应用,包含测量和采集,液晶显示模块的使用，要求可以打印输出，并用Pro完成电子电路，设计软件完成电路的计算机辅助设计。

2、硬件电路的设计：在了解了回路电阻测量仪的设计任务和功能之后，我们将回路电阻测量仪的设计任务按功能模块分解成若干个课题，再逐一进行具体的设计。包括单片机的选择、单片机复位电路的设计、单片机时钟电路的设计、单片机存储器扩展设计、单片机I/O扩展设计等。

3、测量部分(数据采集系统)的设计：在充分考虑了各种因素选择了单片机之后，还要进行输入输出接口和其他功能组件的设计。从前置放大器到采样保持放大器，再到数模转换器的选择。

4、人-机接口电路设计：智能仪表通过人-机部件和设备接收各种命令及数据，并且给出运算和处理结果。人-机部件通常有键盘、显示器等。

5、系统软件的总体设计：，根据硬件的设计内容我们设计相应的软件。软件设计分为六大模块：参数设置模块、数据采集模块、数据分析和处理模块、控制输出模块、数据管理模块。以此实现回路电阻测试仪硬件各部分的功能。
