高频谐振功率放大器用于放大器高频信号并获得足够大的输出功率,常又称为射频功率放大器(Radio Frequency Power Amplifier)。它广泛用于发射机、高频加热装置和微波功率源等电子设备中。

高频谐振功率放大器是一种用谐振系统作为匹配网络的功率放大器，一般丙类工作，主要应用在无线电发射机中，用来对载波信号或高频已调波信号进行功率放大。

高频谐振功率放大器可分为窄带型和宽带型两大类。

1. 窄带型高频功率放大器

通常采用谐振网络作负载，又称为谐振功率放大器。

为了提高效率，谐振功率放大器一般工作于丙类状态或乙类状态，近年来出现了工作在开关状态的丁类状态的谐振功率放大器。

2. 宽带型高频功率放大器

采用传输线变压器作负载。

传输线变压器的工作频带很宽，可以实现功率合成。

高频谐振功率放大器原理

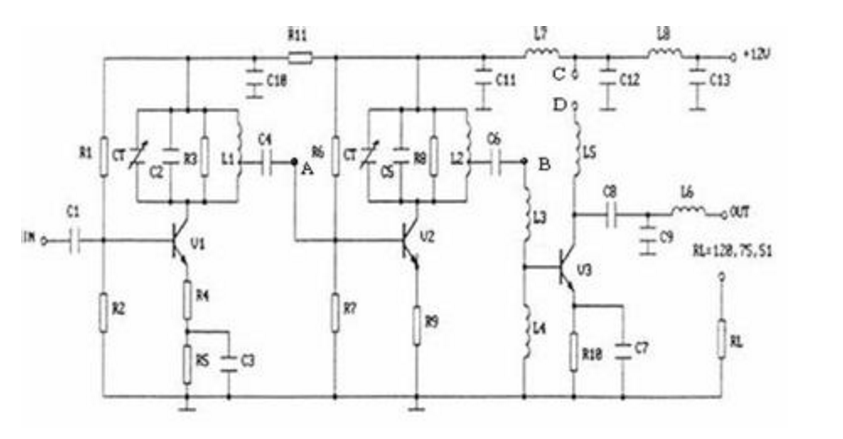

高频谐振功率放大器原理电路如图所示。图中，L2、L3是扼流圈，分别提供晶体管基极回路、集电极回路的直流通路。R10、C9产生射极自偏压，并经由扼流圈L2加到基极上，使基射极间形成负偏压，从而放大器工作于丙类。C10是隔直流电容，L4、C11组成了放大器谐振回路负载，它们与其他参数一起，对信号中心频率谐振。L1、C8与其他参数一起，对信号中心频率构成串联谐振，使输入信号能顺利加入，并滤除高次谐波。C8还起隔直流作用。R12是放大器集电极负载。

高频谐振功率放大器的特点

1.采用谐振网络作负载。

2.一般工作在丙类或乙类状态。

3.工作频率和相对通频带相差很大。

4.技术指标要求输出功率大、效率高。
