海南省（琼）承试三级设备SFDMH-5000V 智能高压绝缘电阻测试仪厂家
发布日期：2020-05-25 点击：1706次

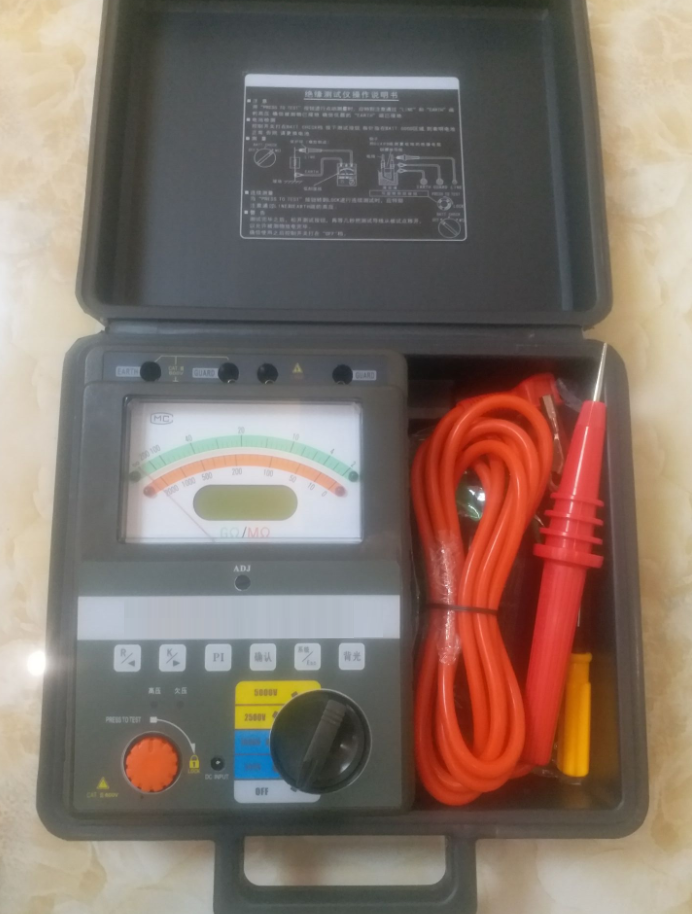

海南省（琼）承试三级设备SFDMH-5000V 智能高压绝缘电阻测试仪厂家
一、主要技术指标
1、输出电压： DC:-500V, -1000V, -2500V, -5000V
误差：±5％FS(FS为满量程值)；
DC：0～5000V 200G(Ω)短路电流≥3mA
2、测试精度范围
1 MΩ～20 MΩ 误差： ±10％FS(FS为满量程值)；
20 MΩ～1000 MΩ 误差： ±5％FS(FS为满量程值)；
1GΩ ～20 GΩ 误差： ±5％FS(FS为满量程值)；
20GΩ～200GΩ 误差：±10％FS(FS为满量程值)；
1T≧200GΩ误差： ±20％FS(FS为满量程值)；
测试范围：500V（0-2 GΩ）1000V（0-10GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
数字测试和显示范围 0-1TΩ
3、使用条件 环境温度： 0℃－40℃
相对湿度： ≤70％RH
4、电源适用范围 交流：220V±10%（内置锂电供电）
5、体积与重量 230mm×190mm×90mm (L×W×H)
重量： ＜3kg
承试三级配置表
|
序号 |
机具设备名称 |
单位 |
数量 |
规格 |
规格型号 |
|
一 |
高压发生设备 |
||||
|
1 |
直流高压发生器 |
套 |
1 |
DC：200kV/3mA |
SFZGF-200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
SFZGF-120kV/2mA |
||
|
2 |
工频耐压试验装置 |
套 |
1 |
AC：10kVA/100kV |
SFYDJ-10kVA/100kV |
|
套 |
1 |
AC：5kVA/50kV |
SFYDJ-5kVA/50kV |
||
|
3 |
变频串联谐振试验成套装置 |
套 |
1 |
500kVA/000kV/2.5A |
SFBP-500kVA/200kV |
|
4 |
感应耐压试验装置 |
套 |
1 |
5kVA/360V |
SFSBF-15kVA |
|
二 |
电气测量仪器 |
||||
|
1 |
高压介质损耗测试仪 |
台 |
2 |
1、介质测量精度为1% |
SFJS-6000D |
|
2 |
回路电阻测试仪 |
台 |
2 |
DC：≥100A |
SFHL-100A |
|
3 |
互感器伏安特性测试仪 |
台 |
1 |
1100V/5A |
SFFA-103 |
|
4 |
接地电阻测试仪 |
台 |
1 |
异频法 |
SFDW-5A |
|
5 |
电容电感测试仪 |
台 |
1 |
SFRG-3000 |
|
|
6 |
接地导通测试仪 |
台 |
1 |
DC:1A |
SFDT-10A |
|
7 |
变压器直流电阻测试仪 |
台 |
2 |
DC：≥20A |
SFBZC-3S(20A) |
|
8 |
变压器变比测试仪 |
台 |
1 |
数字式0.5级 |
SFBC-VI |
|
9 |
变压器绕组变形测试仪 |
台 |
1 |
频响法 |
SFBX-III |
|
10 |
有载分接开关测试仪 |
台 |
1 |
I1A |
SFKC-4000 |
|
11 |
断路器特性测试仪 |
台 |
2 |
SFGK-9B |
|
|
12 |
氧化锌避雷器阻性电流测试仪 |
台 |
1 |
SFBD-3000 |
|
|
13 |
三相继电保护测试仪 |
台 |
2 |
三相电压电流各2组 |
SFJB-730 |
|
14 |
雷击计数器校验仪 |
只 |
1 |
SFFZ-V |
|
|
15 |
绝缘电阻测试仪 |
台 |
2 |
DC：0～5000V 200G(Ω) |
SFDMH-5000V |
|
三 |
油、气试验仪器 |
||||
|
1 |
SF6检漏仪 |
台 |
1 |
灵敏度1ppmv |
SF6XP-1A |
|
2 |
SF6气体微水测试仪 |
台 |
1 |
SFLD-2000 |
|
|
四 |
常用仪器仪表 |
||||
|
1 |
兆欧表 |
只 |
1 |
DC：2500V |
SF2500V |
|
2 |
兆欧表 |
只 |
1 |
DC：500V |
SF500V |
|
3 |
数字式双钳相位伏安表 |
只 |
1 |
测量电流1mA～5A |
SFMG-2000E |
