串联谐振与并联谐振相比较

发布日期：2020-05-22　点击：895次

四方国瑞是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。

拓扑结构

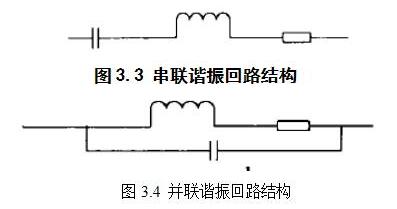

串联谐振逆变电路：

（1）输入端为直流电压源；

（2）负载电路为R、L、C串联回路；

（3）所选用的功率器件两端要并联二极管。

并联谐振逆变电路：

（1）输入端为直流电流源；

（2）负载电路为R、L、C并联回路；

（3）在所选的功率器件的那一支路必须串联一个容量较大的快恢复二极管。

工作特性

串联谐振逆变电路：

（1）输入的电压为恒压；

 （2）工作在感性状态；

（3）上下的桥臂的两个功率器件务必遵守“先关断，后开通”的法则；

（4）输出端电流波形为正弦波，电压波形为方波。

并联谐振逆变电路：

（1）输入电流是恒流；

 （2）工作在容性状态；

（3）上下的桥臂的两个功率器件务必遵守“先开通，后关断”的法则；

（4）输出端的电压波形为正弦波，电流波形为方波。

保护特性

串联谐振逆变电路：

（1）负载电路呈现低阻态，防止短路；

（2）过流保护与短路保护较困难；

（3）逆变电路输出与负载开路时容易保护。

并联谐振逆变电路：

（1）负载电路呈现高阻态，防止开路；

（2）过电压保护与开路保护困难；

（3）逆变电路输出与负载开路时保护容易。

其他特点

串联谐振逆变电路：

（1）由于该电路采用恒压源供电，所以浪涌电流较大；

（2）由于电路中使用的电感容量较小，所以电源整体体积比较小；

（3）在逆变电路的一端可以对电路的功率与频率进行调整，方便；

（4）不支持空载，在空载时必须加以保护；

（5）所选的功率器件不承受反向电压；

并联谐振逆变电路：

（1）由于采用恒流源在输入端进行供电，所以电流的冲击比较小；

（2）电路中所使用的平波电抗器容量较大，导致电源整体体积较大；

（3）支持空载运行；

（4）所选择的功率器件需要承受反向电压；

（5）一般来说，利用直流调功方式。
