216kVA/54kV变频串联谐振试验装置

发布日期：2020-05-20　点击：995次

一、被试品对象及试验要求

1、10kV/300mm²电缆2000米的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

2、10kV开关的交流耐压试验，试验频率30-300Hz，试验电压不超过42kV，试验时间1min。

3、10kV主变的交流耐压试验，电容量≤0.01uF，试验频率45-65Hz，试验电压不超过35kV，试验时间1min。

二、工作环境

1.环境温度：-100℃～50℃；

2.相对湿度：≤90%RH；

3.海拔高度: ≤1000米；

三、装置主要技术参数及功能

1.额定容量：88kVA；

2.输入电源：单相220或三相380V电压，频率为50Hz；

3.额定电压：22kV；44kV

4.额定电流：4A；2A

5.工作频率：30-300Hz；

6.装置输出波形：正弦波

7.波形畸变率：输出电压波形畸变率≤1%；

8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；

9.温升：额定负载下连续运行60min后温升≤65K；

10.品质因素：装置自身Q≥30(f=45Hz)；

11.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；

12.测量精度：系统有效值1.5级；

四、设备遵循标准

GB10229-88　《电抗器》

GB1094　《电力变压器》

GB50150-2006　《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996　《电力设备预防性试验规程》

GB1094.1-GB1094.6-96　《外壳防护等级》

GB2900　《电工名词术语》

GB/T16927.1～2-1997　《高电压试验技术》

五、装置容量确定

10kV/300mm2电缆2000米的交流耐压试验，电容量≤0.751uF，试验频率30-300Hz，试验电压22kV，试验时间5min。

频率取35Hz，

试验电流 I=2πfCU试 =2π×35×0.751×10-6×22×103=3.63A

对应电抗器电感量 L=1/ω2C=27.5H

设计两节电抗器，使用电抗器两节并联，则单节电抗器为44kVA/22kV/2A/55H，装置总容量为88kVA。

装置容量定为88kVA/22kV/44kV，分两节电抗器，电抗器单节为44kVA/22kV/2A/55H，使用电抗器串并联能满足上述被试品的试验要求。

试验时设备使用关系列表

被试品对象	电抗器44kVA/22kV两节	激励变压器输出端选择
10kV/300mm2电缆2000米	使用电抗器两节并联	1.5kV
10kV开关	使用电抗器两节串联	3kV
10kV主变	使用电抗器两节串联	3kV

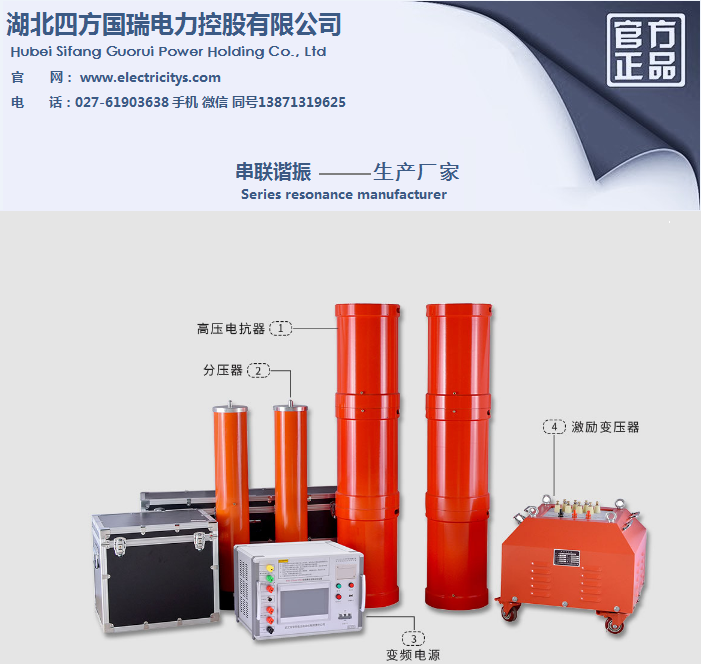

六、系统配置及其参数

1. 激励变压器JLB-6kVA/1.5/3kV/0.4kV

a）额定容量：6kVA；

b）输入电压：0-400V，单相；

c）输出电压：1.5/3kV

d）结构：干式

e）重量：约38kg；

2. 变频电源BPXZ-F - 6kW/220/380V

a）额定输出容量：6kW

b）工作电源：220/380±10%V（单/三相），工频

c）输出电压：0～400V，单相，

d）额定输入电流：13A

e）额定输出电流：13A

f）电压分辨率：0.01kV

g）电压测量精度：1.5%

h）频率调节范围：30～300Hz

i）频率调节分辨率：≤0.1Hz

j）频率稳定度：0.1%

k）运行时间：额定容量下连续60min

l）额定容量下连续运行60min元器件最高温度≤65K;

m）噪声水平：≤50dB

n）可实现以下功能:

1）变频电源的放置为纵向和横向，特别适合现场操作及观察；

2）内外部具备特殊减震橡胶支撑脚和保护铝箱，可有效减缓运输中的颠簸震动和吊装时的冲击。保证了变频电源的长期稳定性和可靠性；

3）参数显示：触摸或外接鼠标大屏幕液晶界面显示系统

可显示谐振电压(即试验前设置的目标电压)、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过流保护、闪络保护、阶段升压及阶段计时、操作模式切换、电容，电感，频率互换计算、参数查询等, 还可显示频率曲线、电压曲线等可直观地判断当次试验谐振频率准确及稳定性；

4）参数设置：大屏幕触摸液晶彩屏和外接鼠标直接完成各种参数的设置，可对起始频率、终止频率、起始电压、阶段升压和计时、测量分压器变比、激励变变比、过压保护、过流保护、闪络保护、试验模式、电容电感频率互换计算、参数设置提示以及帮助等参数进行设置或选择；

5）试验模式：触摸屏和外接鼠标操作，有全自动、半自动、手动三种运行状态。具备升压、调谐（含手动、自动）、分段加压和计时、运行状态、模式切换、故障提示、电容电感频率互换计算功能等；

6）保护功能及其信息提示：具备高压过压保护、低压过流、过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能；

7） 数据存储功能：试验结果保存（手动保存）、打印、上传、回查等

① 试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，当试验发生中断时，可提示中断状态。可将参数保存在存储器中，该存储器为非易失存储器，可保存50次试验记录；

② 数据查询：可将已保存的试验结果数据显示到屏幕上，同时具有USB接口，可将数据输出打印或利用设备所携带打印机打印；（打印机属客户自选，若客户有此需求，须在合同中予以特别写明）

8）自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1.0%；

9）调频范围及频率分辨率均可设定：调频范围可设为30～300Hz、45～100Hz、200-300Hz、按需设置，可加快调谐过程；频率分辨率根据需要，可预设为0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在调谐效率与调谐精准度之间取得优化平衡；

10）频率调节分为粗调和细调，并可自动寻找试验谐振点，保证谐振频率在整个试验过程中不发生漂移；

p）重 量：约10kg；

3. 高压电抗器DK-44kVA/22kV

a) 额定容量：44kVA;

b) 额定电压：22kV；

c) 额定电流：2A；

d) 电感量：55H/单节；

e) 品质因素：Q≥30(f=45Hz)；

f) 结构：干式；

g) 重量：约42kg；

4. 电容分压器FR-50kV/2800pF

a) 额定电压：50kV；

b) 高压电容量：2800pF

c) 介质损耗：tgσ≤0.5%；

d) 分压比：1000：1

e) 测量精度：有效值1.5级；

f) 重量：约5kg；

5. 补偿电容器BC-35kV/40000pF

g) 额定电压：35kV；

h)高压电容量：40000pF

i) 重量：6kg

七、供货清单一览表

（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量
1	激励变压器	JLB-6kVA/1.5/3kV/0.4kV	台	1
2	变频电源	BPXZ-F-6kW/220/380V	台	1
3	高压电抗器	DK-44kVA/22kV	台	2
4	电容分压器	FR-50kV/2800pF	套	1
5	补偿电容器	BC-35kV/40000pF	套	1
6	内部连接线		套	1

（二）相关资料一览表

序号	资 料 名 称	单位	数量
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	份	1
