串联谐振试验的特点及影响

发布日期：2020-05-18　点击：1257次

串联谐振在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 (XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

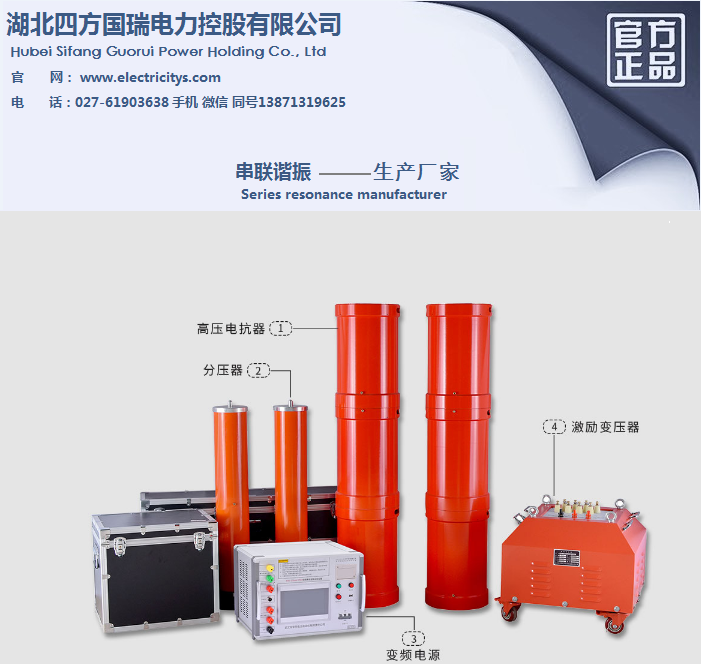

串联谐振特性：
* 质量可靠，确保试验人员、被试品和试验设备本身的安全；
* 体积小，重量轻，特别适合现场使用；
* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形；
* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；
* 设备自带微型打印机，可及时打印保存试验数据；
* 按军用标准抗振和防尘设计，耐长途运输和严酷使用环境；
* 一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；
* 独有软件校准功能，方便用户校准表计，确保高电压值准确度；

串联谐振影响：

1）高压引线的影响
当进行单台电气设备的交流耐压试验时百，由于试验产品的电容量小，高压导线对试验的影响很小，室外配电设备整体进行交流耐压试验时，设备的安装高度随电压等级的升高而增大，电压越高，高压引线越长度，一般地，高电压引线长，提高了电晕损耗，增加了电路的等效电阻。杂散电容形成的杂散电容与被测电容并联，电路的谐振频率降低知，使q值降低。同时，周围电磁场的干扰增大，使得q值减小，因此，在进行高压级电气设备的交流耐压试验时，道应尽可能使用波纹管的高压引线。
2）天气的影响
在高湿度条件下，引线的电晕专损耗大大增加，周围电磁场的干扰增大，使q值减小。 当电路温度高时，电路的等效电阻大大增加，从而降低Q值。
3）试验时间的影响
随着试验时间的延长，设备受热，等效电阻增大，属q值也呈下降趋势，这种现象在大热天非常显著，设备通常需要30分钟的休息才能继续使用。
