变频串联谐振的工作原理
发布日期：2020-05-17 点击：945次
串联谐振的应用范围主要由串联谐振自身的功能来决定。串联谐振功能特性主要由串联谐振采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；用专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz;功率部分采用了先进的IPM模块，在最小重量下确保仪器稳定和安全。那么基于串联谐振的功能，其主要应用于哪些方面呢？
1.串联谐振的组成

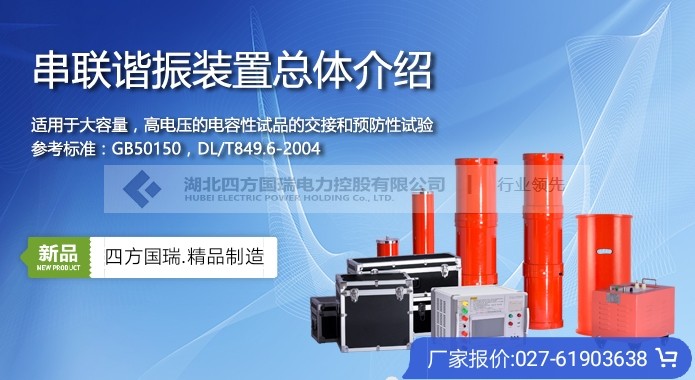

串联谐振试验仪，变频串联谐振装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/（2π√LCX）时，它与被试品CX发生串联谐振。
1）、稳定性、可靠性高。串联谐振系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
2）、自动调谐功能强大。串联谐振系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。
3）、支持多种试验模式。系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式，推荐使用“自动调谐+手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高 .
4）、串联谐振系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能 .
5）、保护功能完善。串联谐振具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
3. 串联谐振的工作原理
串联谐振试验，变频串联谐振装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。
4. 串联谐振的试验对象
变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。联谐振试验装置适用于60KV、220KV,500KVGIS交流耐压试验。联谐振试验装置适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。
串联谐振，串联谐振耐压仪适用于电力电缆串联谐振、电力变压器串联谐振、发电机组（水力发电机或火力发电机组）、电机串联谐振、开关柜串联谐振、GIS开关等大容量，高电压的电容性试品的交接和预防性试验。湖北四方国瑞电力控股有限公司可根据客户需求制造10KV、35KV、110KV、220KV、500KV电压等级的串联谐振试验装置。
