高压开关综合性测试仪（双端接地）主要技术参数

发布日期：2020-05-16　点击：1405次

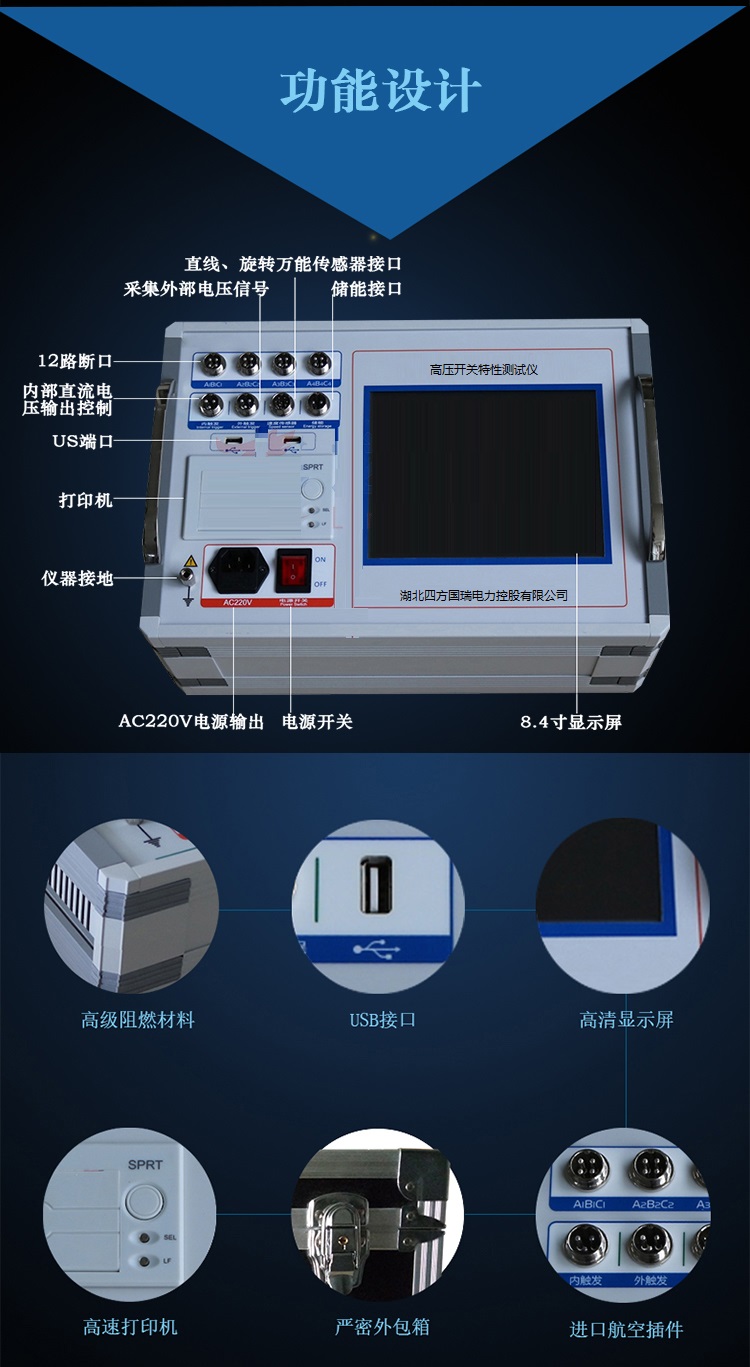

⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

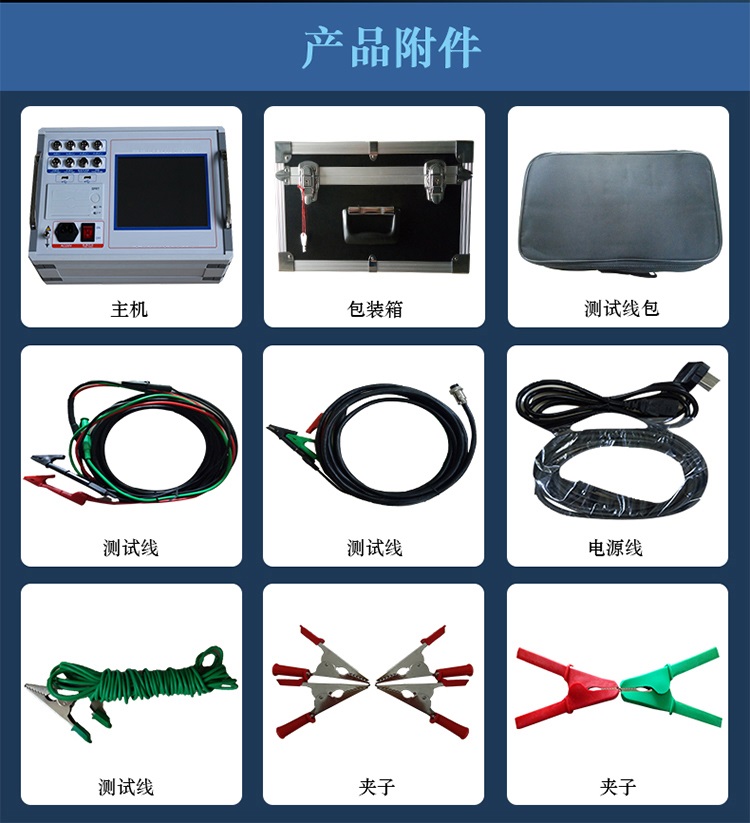

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

• 主要技术参数：

  1．时间测量：
              12路 固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸（分闸）弹跳时间（弹跳次数）
              测试范围：0.01ms～20s，分辨率：0.01ms,
              测试范围：20s～200s，分辨率：0.1ms,
            在200ms以内准确率：(0.1%t±0.1)ms
2. 合闸电阻测量：
             3/6路固有分闸（合闸）时间
                 分闸（合闸）相内不同期
                 分闸（合闸）相间不同期
                 合闸电阻投入时间、电阻值
   3. 测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
   4.双端接地开关测量：
           3/6路固有分闸（合闸）时间
               分闸（合闸）相内不同期
               合闸（分闸）弹跳时间及波形
   5. 重合闸测量：合分、分合、分合分
6．速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
7. 测速范围：1mm传感器 0.01～25.00m/s，
                0.1mm传感器 0.001～20.0m/s
                0.5°角度传感器 1周波/ 0.5°
8．行程测量：动触头行程（行程）
                接触行程（开距）
                超程
   9.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
                 加速度传感器测量范围：0-600mm，分辨率：0.1mm
                 360线传感器：360^о，测量范围：0-1000mm，分辨率：0.1mm
                 直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
                 直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
                 直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
                 激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
   10. 线圈电流测量范围：0～40A,最小分辨率：0.01A。
   11．仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
   12．内触发电源：输出DC6～270V连续可调
      输出电流：220V电压以下≤ 20A（短时），110V电压以下≤ 30A（短时）
   13.外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)
   14. 隔离开关测量范围：
⑴、电压输出：DC6～270V（可调）；
               ⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
15．主机体积：380×280×170mm
16．使用环境：  -20℃~+50℃
17．相对湿度：≤90%
四、术语定义：
A、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。
B、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。
C、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。
D、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
E、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
F、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。
G、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。
H、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。
I、分（合）闸最大速度：指分（合）闸瞬时速度中的最大值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。
     J、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
