电力承试三级资质设备厂家
数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得较好的视觉效果。
产品参数
一、 基本误差
1.1 参比工作条件
(a)环境温度：(23±5)℃
(b)环境湿度：(45～75)% RH
(c)被测信号波形：正弦波、β=0.02
(d)被测信号频率：(50±0.2)Hz
(e)被测载流导线在钳口中的位置：任意
(f)测量相位时被测信号幅值范围：100～220V、0.5A～1.5
(g)外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压(见表1)
|
表1：交流电压测量误差 |
||
|
量限 |
分 辨 率 |
基本误差极限 |
|
20V |
0.01V |
±（1.2%RD+2） |
|
200V |
0.1V |
±（1.0%RD+2） |
|
500V |
1V |
±（1.2%RD+2） |
1.2.2 交流电流(见表2)
|
表2：交流电流测量误差 |
||
|
量限 |
分 辨 率 |
基本误差极限 |
|
200mA |
0.1mA |
±（1.0%RD+2） |
|
2A |
1mA |
|
|
10A |
10mA |
|
1.2.3 相位
U-U、U-I、I-I(见表3)
|
表3：工频相位测量误差 |
||
|
范围 |
分辨率 |
基本误差极限 |
|
0～360° |
1° |
±3° |
测U1-U2相位时电压输入回路阻抗：40KΩ
二、 工作误差
2.1 额定工作条件
(a)环境温度：（0～40）℃
(b)环境湿度：（20～80）% RH
(c)被测信号波形：正弦波、β=0.05
(d)被测信号频率：（50±0.5）Hz
(e)被测载流导线在钳口中的位置：任意
(f)测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测I1-I2 相位时：10mA～10.00A
测U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
(g)外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
在 1.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

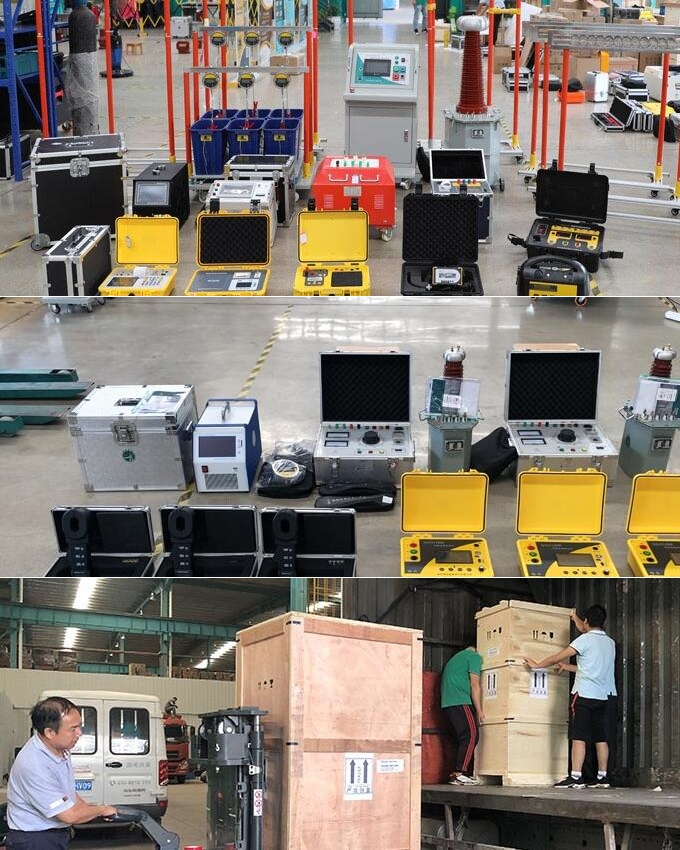

电力承试三级资质设备清单：
|
设备类别 |
机具设备名称 |
单位 |
数量 |
规 格 |
|
一、高压发生设备 |
直流高压发生器 |
套 |
1 |
DC：200kV/3mA |
|
套 |
1 |
DC：120kV/2mA |
||
|
工频耐压试验装置 |
套 |
1 |
AC：10kVA/100kV |
|
|
套 |
1 |
AC:5kVA/50kV |
||
|
变频串联谐振试验成套装置 |
套 |
1 |
500kVA/200kV/2.5A 30～300Hz |
|
|
感应耐压试验装置 |
套 |
1 |
5kVA/360V 150Hz |
|
|
二、电气测量仪器 |
高压介质损耗测试仪 |
台 |
2 |
1、介质测量精度为1% |
|
回路电阻测试仪 |
台 |
2 |
DC：≥100A |
|
|
互感器伏安特性测试仪 |
台 |
1 |
1100V/5A |
|
|
接地电阻测试仪 |
台 |
1 |
异频法 |
|
|
电容电感测试仪 |
台 |
1 |
|
|
|
接地导通测试仪 |
台 |
1 |
DC：1A |
|
|
变压器直流电阻测试仪 |
台 |
2 |
DC：≥10A |
|
|
变压器变比测试仪 |
台 |
1 |
数字式0.5级 |
|
|
变压器绕组变形测试仪 |
台 |
1 |
频响法 |
|
|
有载分接开关测试仪 |
台 |
1 |
I≥1A |
|
|
断路器特性测试仪 |
台 |
2 |
|
|
|
氧化锌避雷器阻性电流测试仪 |
台 |
1 |
|
|
|
三相继电保护测试仪 |
台 |
1 |
三相电压电流各2组 |
|
|
雷击计数器校验仪 |
只 |
1 |
|
|
|
绝缘电阻测试仪 |
台 |
2 |
DC：0～5000V 200G(Ω) |
|
|
三、油、气试验仪器 |
SF6检漏仪 |
台 |
1 |
灵敏度1ppmv |
|
SF6气体微水测试仪 |
台 |
1 |
|
|
|
四、常用仪器仪表 |
兆欧表 |
只 |
1 |
DC：2500V |
|
兆欧表 |
只 |
1 |
DC：500V |
|
|
数字式双钳相位伏安表 |
只 |
1 |
测量电流小于1mA～5A
|
