南京承试四级电力资质主要试验设备
直流高压发生器产品特点
1、体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪zui理想的可靠产品。
2、采用zui先进技术、工艺制造，率先应用的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波纹系数更小。
3、按免维修设计，主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流，
高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节精度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就打开0.75的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒可分节结构，现场使用，灵活方便，一机多用，经济实惠。
技术参数
|
规 格 技术参数 |
60/2 |
100/2 |
120/2 |
160/2 |
180/2 |
200/2 |
250/2 |
100/200 3/2 |
200/300 3/2 |
其 它 等 级 |
|
输出电压(kV) |
60 |
100 |
120 |
160 |
180 |
200 |
250 |
100/200 |
200/300 |
600～800kV等合同 定做。 |
|
输出电流(mA) |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3/2 |
3/2 |
|
|
输出功率(W) |
120 |
200 |
240 |
320 |
360 |
400 |
500 |
400 |
600 |
|
|
充电电流(mA) |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
4.5/3.0 |
4.5/3.0 |
|
|
机箱重量(kg) |
4.3 |
4.3 |
4.3 |
4.3 |
4.3 |
4.4 |
4.5 |
4.5 |
8.1 |
|
|
倍压筒高度(mm) |
Φ80 ×500 |
Φ80 ×620 |
Φ80 ×770 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×770 |
Φ110 ×820 |
Φ110 ×800 |
Φ110 ×1350 |
|
|
倍压重量(kg) |
6.3 |
6.8 |
6.8 |
7.2 |
7.2 |
7.2 |
7.6 |
7.5 |
12.6 |
|
|
高压极性 |
负电压极性,零电压启动,连续可调。 |
|||||||||
|
工作电源 |
AC 220V±10%;50Hz |
|||||||||
|
电压测量误差 |
1.0%（满度）±1个字,zui高分辨率0.1%kV |
|||||||||
|
电流测量误差 |
1.0%（满度）±1个字,zui高分辨率0.1%uA |
|||||||||
|
过压整定误差 |
≤1.0% |
|||||||||
|
0.75切换误差 |
≤0.5% |
|||||||||
|
纹波系数 |
≤1.0% |
|||||||||
|
电压稳定度 |
随机波动,电源电压变化±10%时≤0.5% |
|||||||||
|
工作方式 |
间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟 |
|||||||||
|
环境温度 |
-15℃～50℃ |
|||||||||
|
相对湿度 |
当温度为25℃时，不大于90%(无凝露) |
|||||||||
|
海拔高度 |
2500米以下 |
|||||||||

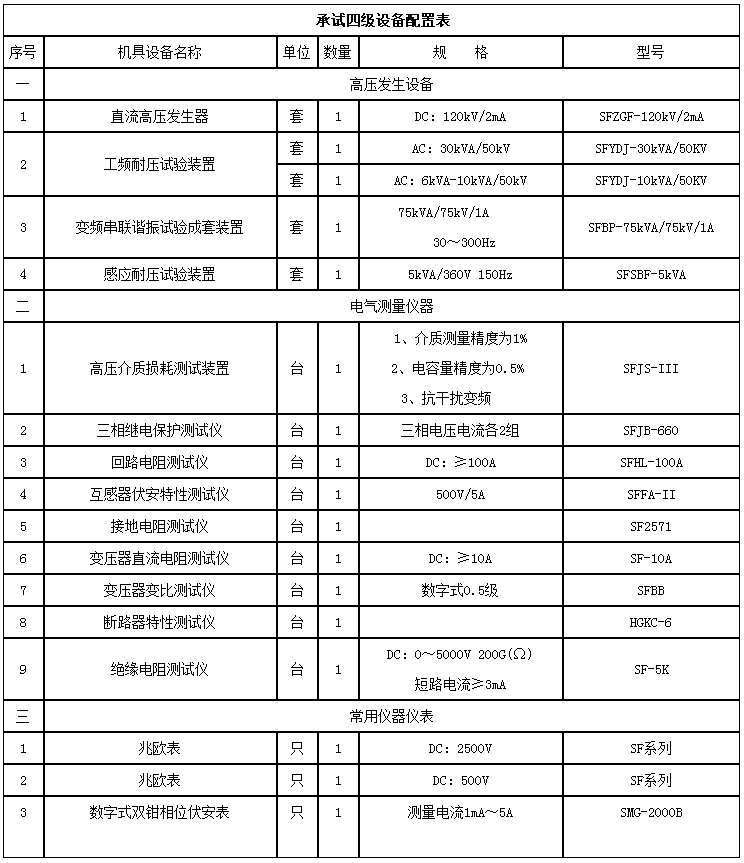

承装（修、试）电力设施许可证所需施工机具设备条件承试类 四级
