干货-如何做密度继电器效验试验？

发布日期：2020-05-16　点击：3140次

我们知道密度继电器效验试验一般是用在测试SF6开关使用过程中,根据开关本体中气体密度的变化，来判断SF6开关的安全性能怎么样。

在这个试验中，我们需要运用到SF6密度继电器校验仪来做此试验。那么密度继电器效验试验怎么做呢?

当我们拿到一台SF密度继电器校验仪准备开始做实验的时候，首先要确认好试验仪器的接线方式。如下图：

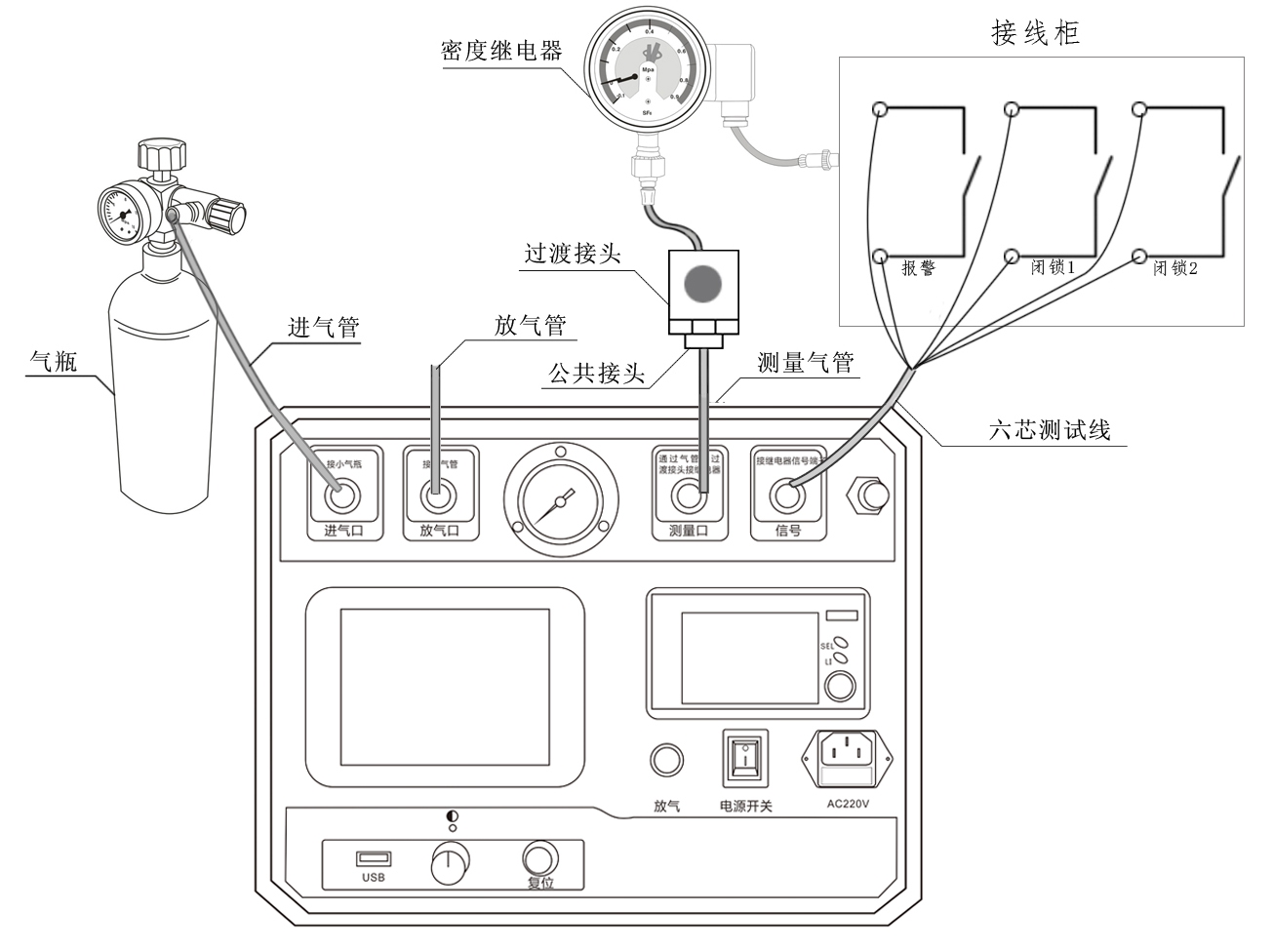

密度继电器校验仪接线图

注意现场校验SF6密度继电器时仪器配置的配件连接好气路与线路。进气管连接仪器进气口与气瓶，放气管连接放气口，测量气管连接仪器的测量口，并通过公共接头和过渡接头与待检测的SF6密度继电器连接。

确认接线无问题之后，在仪器上设置参数：

在主界面中光标选定“密度继电器校验”项，“按下选定”进入密度继电器校验参数设置界面，如图下图所示。在该界面中通过旋转鼠标可以设置上限压力、检测次数、温度采集、信号类型4个参数。

SF6密度继电器校验参数设置界面

上限压力：用来校验密度继电器时由进气到放气的切换压力值。压力值设置范围在0.001MPa～0.999MPa之间，默认值为0.1MPa。

检测次数：是用于设置充放气的循环次数，“按下选定”可在1、2、3之间选择，默认值为1。

温度采集：是用来选择系统采集温度的方式，有“系统”和“输入”两个选项。光标移动至“系统”或者“输入”，“按下选定”在两者之间切换。当为输入时，光标会选中输入后的温度值，然后左右旋转鼠标即可设置温度值。

信号类型：是用于选择测试的信号类型，有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”，“按下选定”可来回切换。

接线和参数都设置好之后，开始测量操作：

在下图所示界面中，有报警回复值、报警值、闭锁回复值1、闭锁值1、闭锁回复值2、闭锁值2三组值，根据设置的检测次数和信号类型，测试结果都会相应的显示，Pt为当前环境温度下的压力值，P20为换算成20℃时的等效压力值。

SF6密度继电器校验测试界面

确认外界气路均准备好以后，点击“启动”，系统会按前面设定的参数开始检测。在检测的过程中会有电磁阀开启或关闭的声音，升压到预设的上限压力值转为降压时放气管上会有短暂急速的放气声，相应的测试结果会依次在屏幕上显示，同时屏幕左下角的状态栏上会提示检测次数，升压与降压示意图如下图1和

此时点击“停止”可以关闭气阀停止检测。如果在检测中遇到问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接以及“信号类型”的选择是否正确。测试完成后，状态栏上会显示测试完成。该界面显示的信息为测试3次，“信号类型”为双闭锁的测试结果。点击“启动”将清除显示结果重新检测，点击“保存”则保存当前测试结果，点击“打印”则打印当前测试结果，点击“返回”则系统返回密度继电器校验参数设置界面。

到此密度继电器效验试验完成测试，剩下的就是分析实验数据及结果了。
