湖北四方国瑞电力控股有限公司位于国际大都市，公司专业从事电力测试设备、安全工器具、滑线导轨的设计与制造，自主开发了一系列的产品。公司本着自主研发、生产与销售的原则，竭力降低各个环节的成本，为广大用户和经销商提供性价比高的产品，广泛应用于电力、水利、石油、铁路、矿山、化工等行业。

直接显示一次电流、二次电流的测试值，便于试验观察及记录。体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。接线完毕后，应检查一遍，看看是否有接线错误，接插件是否接触良好。测试过程中，如有打火，以及开机时无任何显示等异常现象，应立即关闭电源并重新检查接线。在实际接线时。电流输出端子应形成回路,不然仪器将不会输出电流。本升流器带随机输出导线;输出外接铜导线按10A/mm2选择。该设备容量是按5分钟短时工作设计，如用于批量试验，工作时间应小于5分钟，等待10分钟后，再进行下次工作。应按长期工作温升配制。厂还有很多不为人知的本事，你都了解吗？想要更好的使用厂，必须先对此设备进行详细的了解。

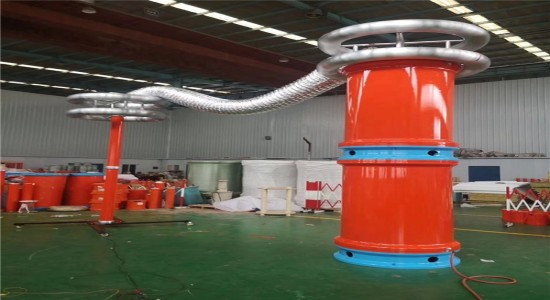

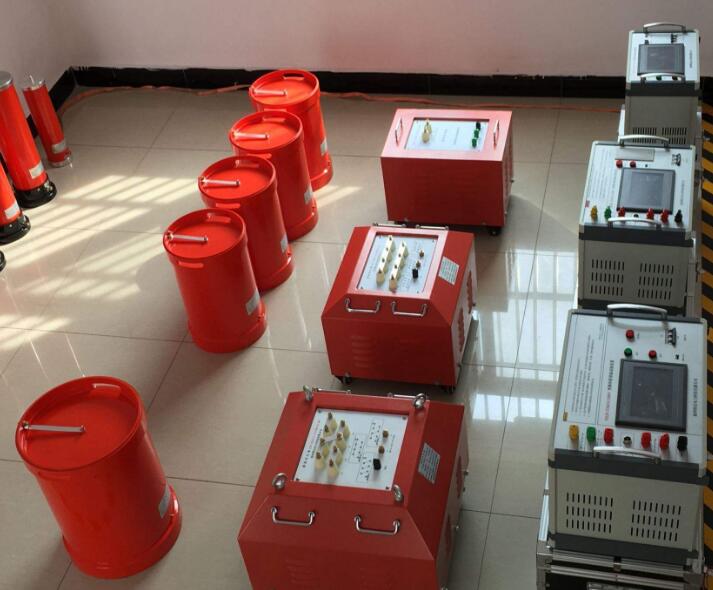

所需电源容量大大减小。系列串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。

如果电缆头安装在塔上，则电缆屏蔽层和非试验相连接到地面。接地线不能用杆塔代替。必须通过专门配备的接地线连接到谐振系统。测试，测试连接到高压电源，高压引线需要使用特殊的非光环引线，非测试连接用GIS机箱接地。试验必须确保每个腔室中的SF6气体处于额定压力，并且在充气4小时后气体含量在可接受的范围内。GIS处于运行状态，可在确认后进行测试。在测试加压前，确保GIS中的变压器被移除（如果GIS制造商同意，变压器可以加压在一起，但测试谐振频率必须大于100Hz）、CT二次短路，避雷器连接应断开。测试电压加在输出外壳中，外壳芯连接到高压电源，外壳金属法兰连接到系统地线。在测试过程中，必须在、测试系统和测试系统组件之间的GIS外壳之间使用专用接地线。

防止大的短路电流烧故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧故障点的忧患。不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。

可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。用随机附带的专用柔性连接电缆将试验设备与试品电缆方法相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切高压回路，试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。试验时间到后，仪器自动停机。试验中若无破坏性放电发生，则认为通过耐压试验。在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的。

湖北四方国瑞电力控股有限公司是国内专业的电力承装(修、试)资质及电力承试设备，串联谐振装置研发生产企，专业针对不同电压等级的试验需求，定制不同配置的电气试验产品。四方国瑞电力24小时为您服务：027-61903638。
