串联谐振试验的原理和方法

发布日期：2020-05-15　点击：4326次

四方国瑞电力是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。  变频谐振试验是交流耐压试验的一种，10-300Hz交流耐压试验和工频交流耐压试验有相似之处，接近设备实际交流工作状态。变频谐振试验广泛用于电缆、变压器和GIS等大容量试品交流耐压试验中，适用于大容量，高电压的电容性试品的交接和预防性试验。
10kV电缆300mm2长度不大于4.0km，试验电压为21.75kV，试验频率为30Hz～300Hz
(1)电缆长度：4km截面积：300mm2对应的电容量为1.2μF， 最高耐压试验值21.75kV
⑵谐振频率：1/6.28×√22.5×1.2×10-6=30Hz
30Hz下最大被试电容量时的试验电流：30×6.28×1.2×10-6×21.75×103=5.4A。

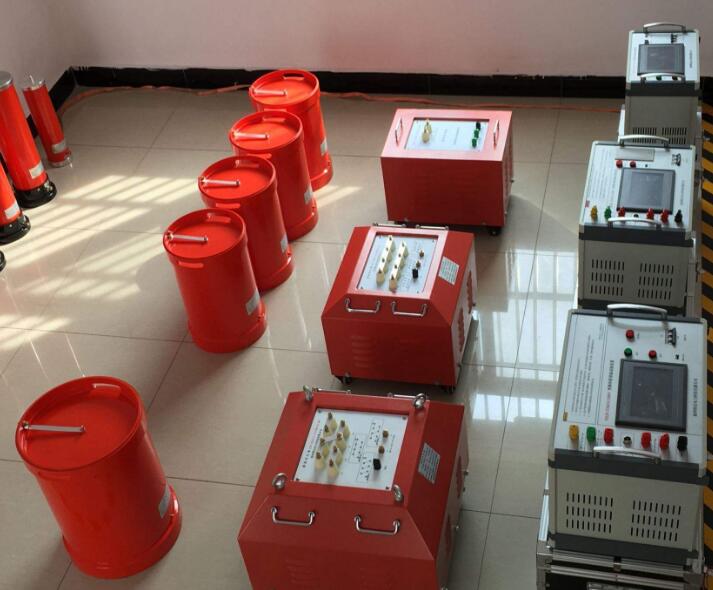

⑶选择设备：10kW变频控制源；36kV/1A电抗器六台并联；10kVA(1.5kV/6A)励磁变；100kV分压器；
