串联谐振交流耐压试验装置操作具体步骤

发布日期：2020-05-15　点击：1105次

串联谐振交流耐压操作说明1.1 电缆试验操作:

1.1.1 现场接线示意图:

1.1.2 励磁变压器接线注意事项:

用于 10KV 电缆的耐压装置，励磁变压器一般接低端;

2. 用于 10KV 和 35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;

3. 用于 10KV 、35KV 和 110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，中试控股110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。

1.2 电机耐压试验操作:1.

2.1 现场接线示意图:1.

2.2 励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端;

2. 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;

3. 通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。

4.2 GIS、开关及变压器试验操作:

4.2.1 现场接线示意图:

1.2.2 励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高;

2. 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;

3. 通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。

4.2.3 电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。

2.用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。

4.3 通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。

自动试验:进入图 2 界面，点击“自动”，进入下图 4 界面，点击“启动”， “确认”，则自动进行调谐、升压、计时、降压。界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。

2.手动/半自动试验:进入图 2 界面，点击“手动”，进入下图 4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。半自动试验:点击“调谐”，则自动调谐，调谐完成后点击电压“加、减”手动升压。手动试验:点击频率“加、减”，则手动调谐，调谐完成后点击电压“加、减”手动升压。

交流高压串联谐振试验装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式;分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号;调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置不同于一般通用的试验仪器，最大的特点是同一套设备可以用于不同电气设备的交流耐压试验如交联电缆、变压器、GIS、电动机和发电机等，除了本选型目录给出系列典型常用型号供用户选择外，通常需要根据用户的试品范围和试验要求进行配置方案的设计，满足不同地区、不同用户、不同试品的试验要求。 我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

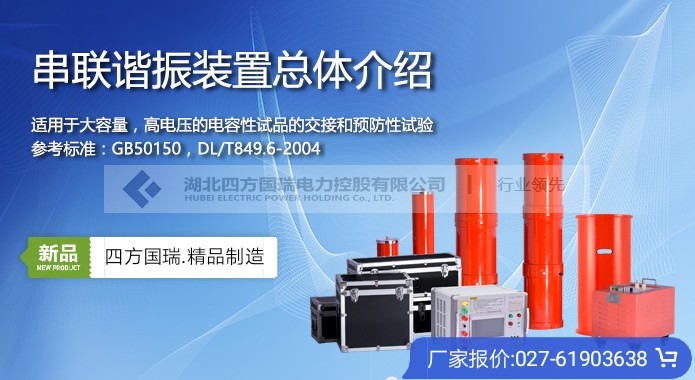

四方国瑞电力研发的变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。 串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。因为多年专注于串联谐振装置的研发生产，所以四方国瑞电力在技术、质量、服务都是变频串联谐振装置的上上选!众多专业客户经全国范围筛选。
