变频电源简要描述

发布日期：2020-05-13　点击：33997次

   随着我国的电力事业的迅速发展，越来越多的高压电气设备将会用于电网中，在电气设备安装完成之后,必须在投入使用前对各种高压设备进行交流耐压试验,以确定是否能够正常的投入运行。串联谐振系统有别于传统的工频试验变压器,对高压设备进行耐压试验时,需要高电压、大容量的试验电源,使得设备显得特别笨重,并不适合现场试验。因此采用串联谐振试验系统是具有非常意义的。串联谐振主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。而变频电源是串联谐振系统中的一个重要组成部分。

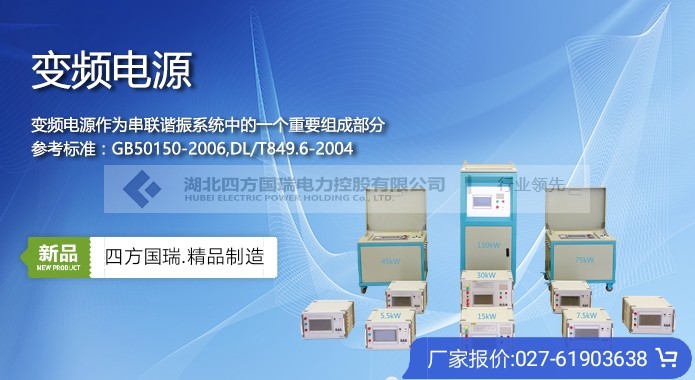

    本产品作为串联谐振耐压试验系统的核心部分,调压、调频独立进行,输出电压0～400 V,频率30～300 Hz,输出纯正的PWM波信号，稳定度高,现场环境下有较强的抗干扰能力。

    在调频调压控制技术发展的早期多采用PAM方式,因此,变频电源逆变器输出的交流电压波形只能是方波,改变方波有效值,只能通过改变方波的幅值,即中间直流电压幅值来完成。随着全控型快速开关器件GTR、IGBT、MOSFET等的出现,才逐渐发展为PWM方式。由于调节PWM波的占空比即可调节电压幅值,所以逆变环节可同时完成调压和调频任务,整流器无需控制,设备结构更简单,控制更方便。输出电压由方波改进为PWM波,降低了输出电压的低次谐波含量。

产品参数

技术参数

具体型号及参数

产品特征

• 1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护被试品

• 2、整个装置单件重量很轻，便于现场使用

• 3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式

• 4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找

• 5、装置自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点

• 6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化

•
