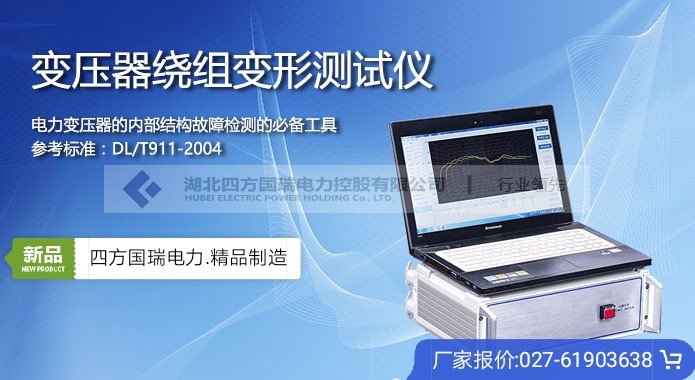

变压器绕组变形测试仪简要描述

发布日期：2020-05-13　点击：3355次

 变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达国家正在开发完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。

    变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。

    变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。

产品别称：电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪

扫描方式：(仪器具备线性扫频测量和分段扫频测量双测量系统)

技术参数

产品特征

• 1、采集控制采用高速、高集成化微处理器。

• 2、笔记本电脑与仪器之间通信USB接口

• 3、笔记本电脑与仪器之间通信无线蓝牙接口

• 4、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障

• 5、高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化)

• 6、信号输出幅度可以软件调节，最大幅度峰值 10V

• 7、计算机将检测结果生成电子文档(Word)

• 8、选用精密、高稳定元器件，对同一相重复试验，测量重复率在99.5%以上

• 9、成品电路板,表面有特殊处理，具有抗水和有害气体污染

• 10、具有线性扫频测量和分段扫频测量双测量系统功能，兼容当前国内两种技术流派的测量模式

• 11、幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际情况选用
