串联谐振运用原理

发布日期：2020-05-13　点击：1254次

 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
 技术参数；
 1.输入工作电源：单相380/220V±10%，50Hz
 2.环境温度：－10～+50
 3.相对湿度：＜95%，无凝露状况
4谐振电压波型：正弦波，波形畸变率＜1.0%
 5.输出频率：30～300Hz
6.工作制：满功率输出下，连续工作时间60min
7.品质因素：30～80

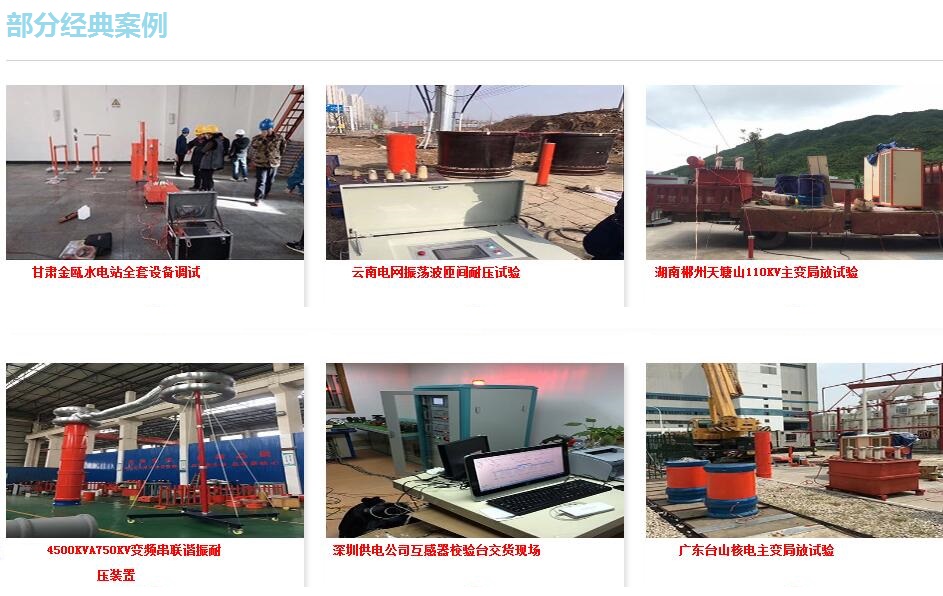

 8.适用范围：
 (1)、电缆变频谐振装置
(2)、发电机交流耐压装置
 (3)、变电站电气设备交流耐压谐振装置
 (4)、CVT检验用谐振升压装置
 产品特性：
 1.稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。
 2.保护功能完善。具备零位保护（电压输出控制旋钮不在零位时，禁止系统启动），过压保护，过流保护，闪络保护等功能，保证了系统的可靠性。
 3.系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询功能。
4.支持多种试验模式。系统支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

 5.自动调谐功能强大。系统自动调谐时，从30Hz到300Hz自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，最后精确锁定谐振频率。
