变频串联谐振特性 -高压绝缘耐压试验装置系列
发布日期：2020-05-13 点击：1170次

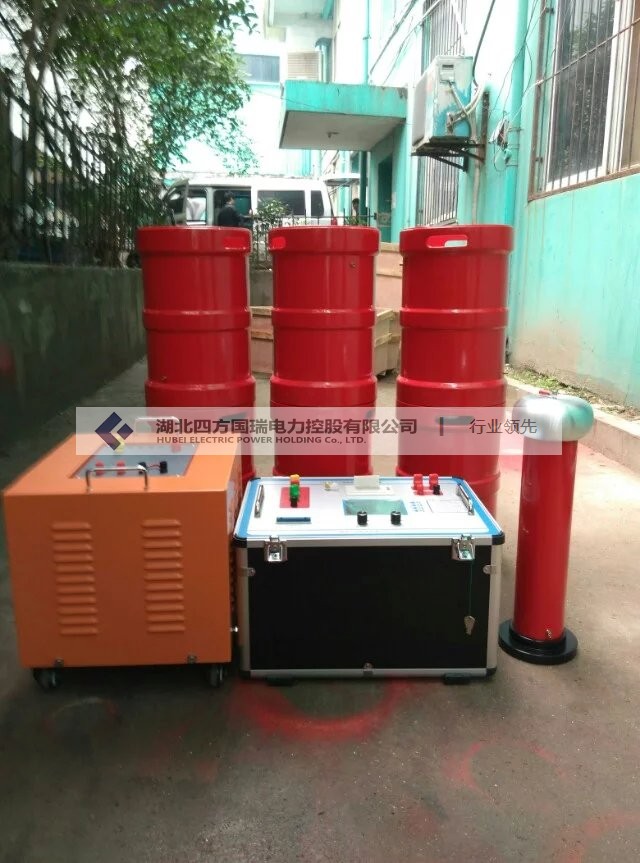

变频串联谐振主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。
变频串联谐振装置主要针对220KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位的耐压设备。
产品特性：
1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
注意事项:
1 本试验设备应由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。
2 操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。
3 为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。
4 各联接线不能接错，否则可导致试验装置损坏
5 本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全。
常见故障原因及排除：
风扇不能启动：
急停、故障保护、失谐保护后，没有按“故障复位”；内部温度过高，功率元件热保护；
排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。如果依然不能启动风扇，请和厂家联系，不可拆卸仪器！
自动调谐不能完成，找不到谐振点：
现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点
原因：回路接地不好，试验回路接线错误，装置某一仪器开路
排除方法：检查接地装置可靠，接地连接线是否有断开点；检查励磁变压器的高低
压线圈的通断；
a.检查每一只电抗器的通断；
b.检查分压器的信号线的通断；
c.检查分压器的高低压电容臂的通断；
d.装置自身升压时没有谐振点，还需要检查补偿电容器的通断；如果所有部件正常，依然没有谐振点，请和厂家联系，不可拆卸仪器！
现象：调谐曲线是一条曲线，有较低的尖峰；试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；
原因：电抗器与试品电容量不匹配，没有准确找到谐振点；试品损耗较高，系统Q值太低；励磁变压器高压输出电压较低；
排除方法：将补偿电容器并接入试验回路，加大回路电容量；尽可能将多只电抗器串联，提高回路电感量；提高励磁变压器的输出电压；干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；如果全部处理完后，依然不能解决问题，请和厂家联系，不可拆卸仪器！
