一个公式教你计算变频串联谐振电路

发布日期：2020-05-13　点击：1163次

在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

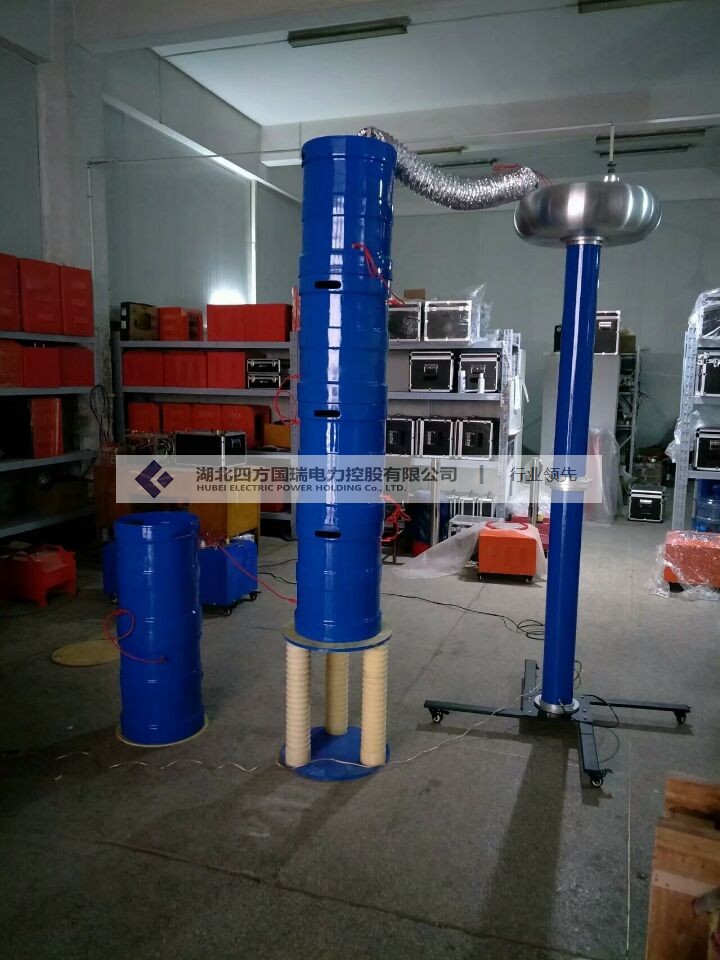

采用变频串联谐振的方法进行耐压试验，用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压。

那么对于串联谐振的公式你又知道吗？

串联谐振时电路的阻抗虚部等于0，Z=R+jX，X=0，Z=R所以I=U/Z=U/R。

1、谐振定义：电路中L、C两组件之能量相等，当能量由电路中某一电抗组件释出时，且另一电抗组件必吸收相同之能量，即此两电抗组件间会产生一能量脉动。

2、电路欲产生谐振，必须具备有电感器L及电容器C两组件。

3、谐振时其所对应之频率为谐振频率(resonance)，或称共振频率，以fr表示之。

4、串联谐振电路之条件如下：

I2XL=I2XC也就是XL=XC时，为R-L-C串联电路产生谐振之条件。

5、无论是串联还是并联谐振，在谐振发生时，L、C之间都实现了完全的能量交换。即释放的磁能完全转换成电场能储存进电容；而在另一时刻电容放电，又转换成磁能由电感储存。

6、在串联谐振电路中，由于串联——L、C流过同一个电流，因此能量的交换以电压极性的变化进行；在并联电路中，L、C两端是同一个电压，故能量的转换表现为两个元件电流相位相反。

7、谐振时电感和电容还是两个元件，否则不能进行能量交换；但从等效阻抗的角度，是变成了一个元件：数值为零或无穷大的电阻。
