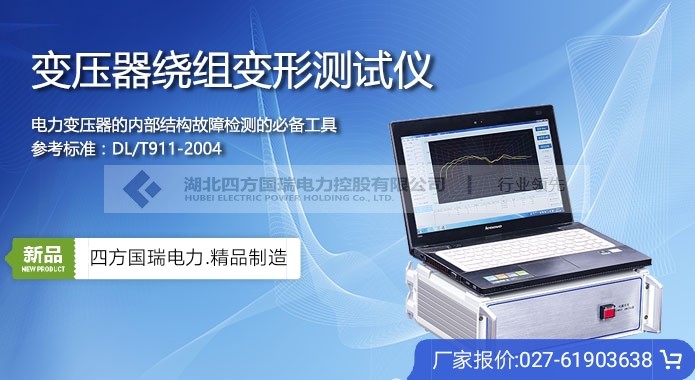

变压器绕组变形测试仪是测量变压器的绕组变形的仪器，通过检测变压器各个绕组的幅频响应特性，判断变压器可能发生的绕组变形。下面讲述变压器绕组变形测试仪试验操作与判断。

一、变压器绕组变形测试方法

对变压器每一绕组的一端每施加一系列特定频率的信号， 测量其两端的响应 信号，即可得出频率响应特性 F(f=l0kHz~1MHz)=201g(v2/v1) 。对于有中性点 引出的绕组依次测量 OA,OB,OC 的频率响应特性，对于角接的绕组依次测量 AB，AC,BC 的频率响应特性。

二、变压器绕组变形测试接线图

测试接线如图 1 所示。

三、试验步骤

1、通过 3 根专用测试线将被试验变压器的被试绕组引出端与测试仪的 3 个 端口(GEN、INPUT1、INPUT2)有效连接。

2、打开笔记本电脑输人被试变压器铭牌;打开测试仪电源开关，用专用串 口线将测试仪与笔记本电脑连接，开始试验。

3、采集完毕，关闭笔记本电脑及测试仪的电源。

四、变压器绕组变形的判断方法

1、变压器绕组变形判据

变压器绕组的频率响应特性中、低频部分(10~500kHz)的频响曲线具有较 丰富的谐振点，这些谐振点的变化灵敏地反应了变压器绕组断股、鼓包、扭曲、 饼间错位等变形情况，而高频部分(500kHz 以上)能反应出变压器绕组的位移。

2、对变压器 110kV 及以上绕组频响曲线的高频部分，由于影响因数较多，有时很 难保证该部分曲线较好地重合。在进行判断时，应重点注意中、低频部分，高频 部分作为必要时的参考。

3、6MVA 以上变压器绕组无变形诊断步骤

①　 如果三相绕组相间差值大于 3.5dB，应引起注意，应将测试结果与该变 压器的原始测试结果相比较，如有明显变大(大于 3.5dB) ，则可判定为发生了 绕组变形。

②　如果没有原始测试结果，则可与同厂同型同期变压器的测试结果进行 比较，如有明显变大(大于 3.5dB) ，则可判定发生了绕组变形。

③　如果仍无法比较，则需请制造厂说明三相绕组不一致的原因，并结合 短路和过流情况作出判断。
