35KV主变交流耐压试验实例详解串联谐振的使用方法

发布日期：2020-05-12　点击：43216次

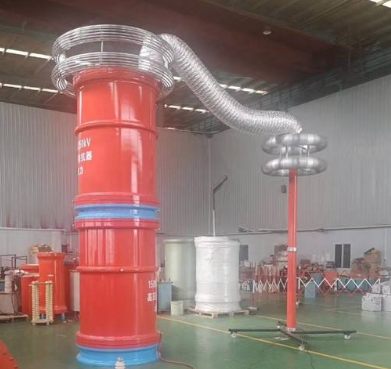

变频串联谐振耐压装置主要由变频电源，激励变压器，电抗器，电容分压器组成，适用于大容量、高电压电气设备的交流耐压试验。

下面我们以35KV主力变压器为被试品，为大家实例讲解如何使用串联谐振进行交流耐压试验。

首先是对串联谐振进行选型与配置，由于35KV主力变压器对地电容值小于0.02UF，电抗器为100H，因此我们直接串联电抗器。

准备工作

开始进行耐压试验之前，要对现场环境进行考察，温度过高或湿度太大都会对试验结果产生影响。

进行接线操作前先用兆欧表对变压器进行绝缘测量。只有在绝缘电阻值符合标准的情况，才可以进行耐压试验。

接线方法

将变频电源的安全接地线接好，再将变频电源的输出与激励变压器的输入进行连接，激励变压器接地端接地，在将4节电抗器串联，然后将激励变输出端与其中一个电抗器尾端连接，电抗器顶端与电容分压器顶端连接，电容分压器下端将分压信号线和接地线分别连接变频电源和接地线。Zui后将被试品变压器高压侧与电抗器顶端连接，变压器低压侧短接接地。

操作步骤

变频电源接通电源，电源可以接220V或380V，接220V时接AC两相，接380V时接ABC三相（注意：当接220V 时变频电源输出功率减半）。

打开变频电源开关，点击进入参数设置页面，首先设置试验电压，这里试验电压为68KV，所以直接点击设置为68KV，仪器会自动设置过压保护，和闪络保护，过压保护为试验电压的1.1倍，闪络保护为试验电压的是0.4倍，过流保护默认为装置的额定电流。

起始频率默认为20Hz，终止频率默认为300Hz。起始电压默认为30V，分压器比以出厂装置默认为准。

参数设置完成后点击返回（在此通知试验同事拉起围栏，将要进行耐压试验，防止人员触碰）。仪器会返回上一级主界面，进入主界面点击自动试验，可以看到我们设置的参数设置。

点击开始试验，仪器会自动寻找谐振点，自动升压，升压到试验电压时仪器会自动进入到耐压计时，当耐压时间到达后自动降压。

在升压的同时需要关注低电压和低电流。试验完成后点击保存，保存试验报告并打印。试验完后需注意进行安全放电。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全。
