看必懂|从五个方面详解传统站与智能站的差异

发布日期：2020-05-12　点击：1033次

传统站

网络结构：分为站控层和间隔层

传输介质：电缆

一次设备：传统开关和基于电磁感应原理的CT

通讯协议：网络（串口）103协议

检修方式：离线检修

智能站

网络结构：站控层、间隔层、过程层，站控层网络，过程层网络

传输介质：光纤以及少量电缆

一次设备：智能开关和电子式互感器

通讯协议：61850协议

检修方式：在线检修

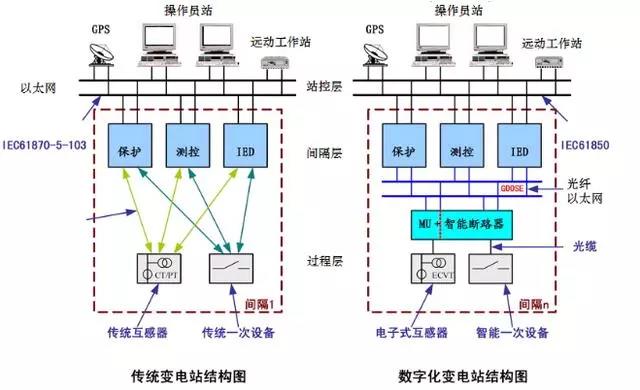

传统变电站功能分布

智能变电站功能分布

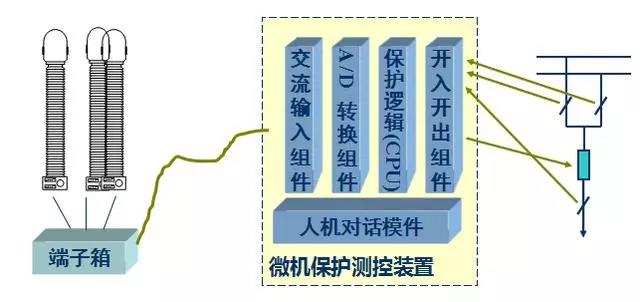

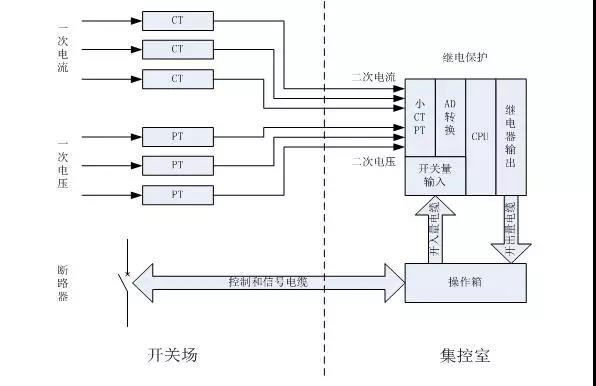

传统站二次设备典型配置

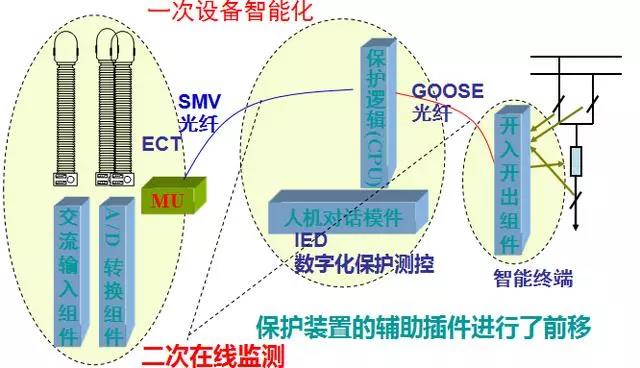

智能站二次设备典型配置

（1）硬件方面：没有AD转换，使用高速数字接口；采集数据由合并单元完成，合并单元完成模塑转换；没有了开入开出插件，保护装置发布GOOSE命令，由智能终端来执行跳闸。

（2）保护方面：保护功能及原理保持一致；保护配置有一定的集成；单间隔保护有下方就地的趋势；过程层采样同步；针对性的算法优化和容错；
