微机继电保护测试仪保护装置
发布日期:2020-05-12 点击:1387次

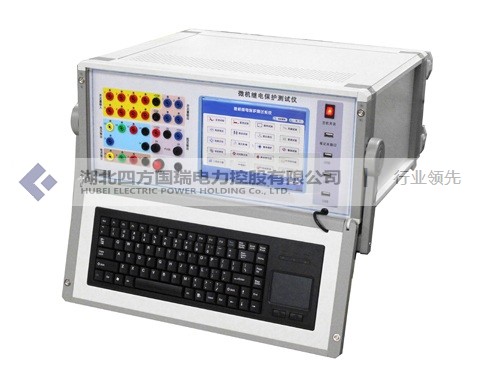

微机继电保护测试仪联机指示灯:当主机接上计算机联机工作时,面板上的绿色联机信号灯在不断闪烁。表示测试装置此时有电压电流输出。 过热指示灯:当装置过热或输出电压短路时,过热指示灯点亮告警,同时关闭电压电流输出。 电压短路指示灯:当电压输出短路或波形失真时,电压短路指示灯亮, 蜂鸣告警,同时关闭电压电流输出。 微机继电保护测试仪 当数据接口设置不正确时,联机灯灭,过热和电压短路灯点亮,关闭电压电流输出。该设置在CMOS中,出厂时已设置好,用户不得改动。 IA、IB、IC开路或失真指示灯:当电流输出开路或失真时,该指示灯亮,但不关闭电压电流输出。 为减小功耗,测试装置一般工作在低功耗、轻载(带载能力较小)状态。当要求电流回路上所接的负载比较大时,为了提高测试装置的带载能力,应在软件操作界面上将“重负载”按钮按下。 试验中无电压短路或电流开路的情况下,如出现过载告警(红色指示灯闪烁),应停止试验,在软件界面上按下“重负载”按钮,将装置设置为“重载”状态,然后重新进行试验。
微机继电保护测试仪注意事项:
1. 禁止带电插拔数据电缆。连接数据电缆之前先关闭计算机和测试仪主机电源。
2. 为防止测试仪运行中机身感应静电。试验之前先通过接地端将主机可靠接地。
3. 36V以上电压输出时应注意安全,防止触电事故的发生。
4. 禁止外部电压和电流加在测试仪的电压、电流输出端。试验中,务必防止被测保护装置上的外电压反馈到测试仪的输出端而损坏测试仪。
5. 为保证测试的准确性应将保护装置的外回路断开,且将电压的N与电流的N在同一点共地。
6. 测试仪的直流电源(0~300V,0.5A)可以用作保护装置的直流电源,但不可以作操作回路的直流电源。
7. 主机前后部或底部留有通风的散热槽。为确保装置正常工作,请勿堵塞或封闭散热风槽。
8. 切勿将装置露天放置而被雨水淋湿。
9. 主机采用进口机箱,不用时要及时放入外包装箱内。清洁箱体时,先将电源插头拔下,再用清洁剂或湿布小心擦洗。
10. 计算机在携带和使用中应轻拿轻放。使用后有专人管理。
11. 装置工作异常时,请及时与厂家联系,请勿自行维修。
12. 微机继电保护测试仪软件可以在Windows95、98、Windows2000和WindowsXP等系统下运行。
微机继电保护测试仪保护装置
①每条线路上都流过由它供电的负荷电流L
②各变电站母线上的电压,一般都在额定电压±(5%~10%)的范围内变化,且靠近于电源
端母线上的电压较高。
③线路始端电压与电流之间的相位角决定于由它供电的负荷的功率因数角和线路的参数。
由电压与电流之比值所代表的“测量阻抗”,则是在线路始端所感受到的、由负荷所反映出来的
个等效阻抗,其值一般很大。
当系统发生故障时,其状况如图0-1(b)所示。假定在线路L(B-C)上发生三相短路,其
特点:
①各变电站母线上的电压也将在不同程度上有很大的降低,短路点的电压U降低到零。
②从电源到短路点之间均将流过很大的短路电流l
③设以Z4表示短路点到变电站B母线之间的阻抗,则母线上的残余电压应为U(3)
Z,此时,在保护安装处母线电压与电流之比的阻抗,即测量阻抗就是Z,此测量阻抗的大小
正比于短路点到变电站B母线之间的距离。
在一般的情况下,发生短路之后,总是伴随有电流的增大、电压的降低、线路始端测量阻抗的
减小,以及电压与电流之间相位角的变化。因此,利用正常运行与故障时这些基本参数的区别
便可以构成各种不同原理的继电保护,例如:
①反应电流增大而动作的过电流保护。
②反应电压降低而动作的低电压保护。
③反应短路点到保护安装地点之间的距离(或测量阻抗的减小)而动作的距离保护(或低
阻抗保护)等。
