微机继电保护测试仪的保护装置

发布日期：2020-05-12　点击：806次

    微机继电保护测试仪维护简介微机维护装置一般由模仿量输入,开关量输入,微机体系,开关量输出,人机对话,外部通讯等6部分组成,其间微型机主体系是核心部件,其他5部分是外围接口部件模仿量输入部分模仿量输入部分是将互感器输入的模仿电信号正确的变换成离散化的数字量,也称为数据收集体系按信号传递次序,沟通模仿量输入部分首要包含以下几部分:输入变换及电压构成他接受来自电力互感器二次侧的电压、电流信号,并将这些信号进一步变小,同时使互感器与维护装置内部之间完成电气隔离喝电磁屏蔽。信号的变换对沟通电压可直接选用电力变换器,对于沟通电流,因为一般使用的弱电子器材为电压输入型器材,因此还需将电流信转化为电压信号,这个过程称为电压构成。低通滤波器效果是按捺输入信号中岁维护无用的较高的频率的成分,以便采样时易于满足采样定理的要求。采样坚持器S/H所谓采样坚持,就是在某一刻抽取输入信号的瞬时值并维持适当时刻不变多路转化器它可有CPU通过编码器操控将多通道输入信号(由S/H送来)顺次与一路输岀端连接,与输岀端与模数变换器的输λ端项圈。此刻,只用一路模数变换器即可完成所有通道的模数转化,能大大简化电路和降低成本模数转化器AD它将由S/H抽取并坚持的输入模仿信号的瞬时值变换为相应的数字值,完成模仿量到数字量的变换。电力体系继电维护课程设计开关量输入部分微机主体系CPU、整个微机维护的指挥中枢,程序的运转依赖于cPU来完成;存储器、它用来保存程序和数据:守时器/计数器、供给守时采样触发信号、构成中断操控等效果;操控电路、它用以保证整个微机数字电路的有效连接和协调作业。开关输入量部分开关输入量部分为正确地发岀开关量操作指令供给输出通道,并在微机维护装置内外部之间完成光电隔离。微机维护装置通过开关量输出的“0”或“1”状态来操控履行回路。人机对话部分人机话部分建立起微机维护装置与使用者之间的信息联络,以便对维护装置进行人工操作、调试和得到反馈信息。外部通讯部分供给信息通道与变电站计算机局域网以及电力体系长途通讯网相连,完成更高一级的信息管理和操控功能,如信息交互、数据共享、远方操作及远方维护等。

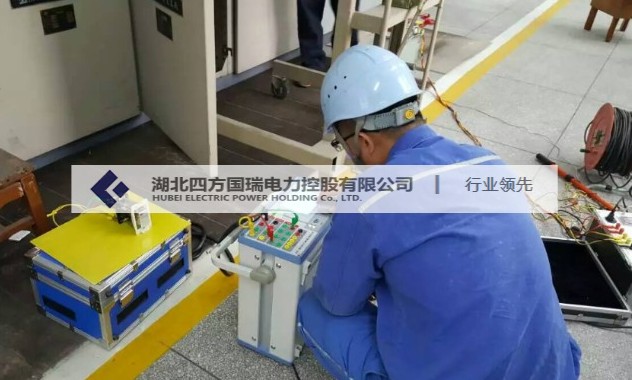

    微机继电维护测试仪主要对象是针对及以下高压输电线路的继电维护设备，并通过模仿系统对各种毛病检测、输出三相电压、电流或直流试验电压作业，模仿单相接地、两相短路、三相短路等各种毛病的发作与切除过程，模仿毛病过程中电流电压的改变，从查验被检维护设备的整体动作性能。微机继电维护测试仪作业前，作业负责人有必要向作业组成员进行危险点剖析作业，讲明作业任务及分工，着重作业地点，运转设备状况以及注意事项，并检查安全办法布置的是否符合要求能够有效防止反常的发作。在操作设备前，有必要核对设备称号，严防走错间隔，误动维护。微机继电维护测试仪选用电压、电流由正常运转值突变到毛病值等，一起测试继电维护设备对毛病的呼应状态和呼应速度，对各种电压、电流、负序、阻抗、方向等各类维护设备进行校验。测试人员在变电所、现场作业不许动开关操作把手、小车开关、选接地按钮警报、警铃、复归按钮、跳闸压板、稳妥、电压切换开关等。如因作业需求操作以上设备时，有必要经有关运转人员允许，并在运转人员的监护下进行操作。当需求在运转的维护盘附近钻孔或运转有振动的作业时，严禁在运转的维护盘上钻孔，有必要采纳防振办法，必要时停用有关维护。在控制盘或维护盘前后过道上搬运或放置微机继电维护测试仪时，有必要保持足够的距离，严防误触碰造成开关误跳闸。
